Geluidsisolatie 36B640122
Toepassingen
Dankzij de slanke opbouw en de hoge Rw is Geluidsisolatie 36B640122 bovendien breed inzetbaar. Denk bijvoorbeeld aan:
- gevels en puien langs drukke wegen of spoorlijnen
- commerciële gebouwen zoals kantoren, hotels en horeca
- woningen en appartementen met hinder van buitengeluid
- industriële faciliteiten met geluidsproducerende installaties
- renovatieprojecten met een bestaande sponning van 42 mm
- ruimtes waar daglicht en geluidsdemping samen moeten gaan
De voordelen op een rij
Kortom, dit zijn de belangrijkste voordelen van Geluidsisolatie 36B640122:
- Hoge geluidsreductie, want de Rw bedraagt 46 dB en de RA_tr 36 dB.
- Slanke opbouw, namelijk 60 mm met een inklemdikte van 42 mm.
- Actuele meetnorm, want NEN-EN-ISO 10140-2 verving de oudere meetnormen.
- Glazen uitvoering, zodat daglicht de ruimte in blijft komen.
- Onafhankelijk beoordeeld, namelijk door Laboratorium Cauberg-Huygen.
- Heldere documentatie, want rapport 08795-56347-03 is op aanvraag beschikbaar.
- WKB-klaar, omdat het aansluit op de eisen van de nieuwe wetgeving.
- Op maat leverbaar, zodat het paneel exact op uw project past.
Veelgestelde vragen
Wat betekenen de waarden C en Ctr?
Het zijn spectrumaanpassingstermen uit ISO 717-1. U telt ze bij de Rw op om de prestatie voor een bepaald geluidstype te bepalen. Met een Ctr van -10 dB komt de Rw van 46 dB dus uit op een RA_tr van 36 dB.
Waarin verschilt dit paneel van de 36B0975?
Beide panelen halen een RA_tr van 36 dB. Dit paneel meet echter 60 mm bij een inklemdikte van 42 mm, terwijl de 36B0975 op 84 mm en 35 mm uitkomt. Uw sponning bepaalt daarom de keuze.
Waarom staat hier een andere norm dan bij andere panelen?
NEN-EN-ISO 10140-2 is de actuele Europese norm voor laboratoriummetingen. Oudere panelen uit ons assortiment volgden NEN 20140 en DIN 52210. De prestaties blijven onderling echter goed vergelijkbaar.
Is het testrapport beschikbaar voor mijn project?
Ja. Rapport 08795-56347-03 van Laboratorium Cauberg-Huygen ontvangt u namelijk op aanvraag. Dat is bovendien handig wanneer aantoonbare prestaties bij de opleverdocumentatie horen.
Levert Panelen Holland dit paneel op maat?
Ja. Wij produceren elk paneel namelijk op de specificaties van uw project. Zo sluit het altijd nauwkeurig aan op de constructie.
Geluidsisolatie 36B640122: de conclusie
Geluidsisolatie 36B640122 is al met al een slank glazen paneel met een opvallend hoge prestatie. Met een Rw van 46 dB, een RA_tr van 36 dB en een opbouw van slechts 60 mm haalt u veel reductie uit weinig inbouwmaat. Bovendien produceert Panelen Holland het op maat, onderbouwd met rapport 08795-56347-03 van Laboratorium Cauberg-Huygen.
Geluidsisolatie 36B640122
Geluidsisolatie 36B640122 is het verjongde glazen geluidspaneel van Panelen Holland met een RA_tr van 36 dB. Bijzonder is vooral de opbouw, want die meet slechts 60 mm. De inklemrand komt daarbij uit op 42 mm. Laboratorium Cauberg-Huygen bepaalde de prestatie bovendien conform de actuele norm NEN-EN-ISO 10140-2.
Geluid drukt namelijk steeds zwaarder op onze leef- en werkomgeving. Of het nu om industriële faciliteiten, commerciële gebouwen of woningen gaat: rust bepaalt het comfort. Daarom leveren wij panelen die hun prestatie meetbaar onderbouwen. U kiest dus op cijfers, niet op beloftes.
Wat maakt Geluidsisolatie 36B640122 bijzonder?
Dit paneel bestaat uit glas en heeft een verjongde rand. De opbouw meet namelijk 60 mm, terwijl die rand terugloopt naar 42 mm. Zo’n aflopende rand heet een verjonging.
Opvallend is verder de verhouding tussen dikte en prestatie. Geluidsisolatie 36B640122 haalt namelijk een Rw van 46 dB bij een opbouw van maar 60 mm. Dikkere panelen uit ons assortiment blijven op dat punt juist lager. De massa van 33,2 kg per vierkante meter verklaart dat verschil grotendeels.
Glas gedraagt zich daarnaast anders dan staal of kunststof. Het dempt geluid op een eigen manier, en tegelijk blijft daglicht doorkomen. Voor ruimtes waar licht en rust allebei tellen, is dat een prettige combinatie.
Geluidsisolatie 36B640122: getest conform NEN-EN-ISO 10140-2
Laboratorium Cauberg-Huygen voerde de metingen uit. Dat gebeurde conform NEN-EN-ISO 10140-2, de actuele norm voor luchtgeluidsisolatie in een laboratorium. De beoordeling van de meetwaarden volgt vervolgens ISO 717-1.
Het laboratorium testte daarbij een oppervlak van 1,9 m². De zendruimte had een volume van 104 m³, de ontvangruimte 102 m³. Rapport 08795-56347-03 bevat daarnaast alle waarden per frequentieband, van 50 tot 5000 Hz. Daarmee onderbouwt u bij inspectie of oplevering eenvoudig dat het paneel presteert zoals opgegeven.
Technische specificaties van Geluidsisolatie 36B640122
Hieronder vindt u bovendien de belangrijkste technische eigenschappen op een rij:
- categorie: glas, uitvoering verjongd
- inklemdikte: 42 mm
- totale dikte: 60 mm
- massa: 33,2 kg/m²
- isolatiewaarde (Rc-waarde): 1,555 m² K/W
- RA_tr geluidsisolatiewaarde: 36 dB
- gewogen geluidsisolatie-index Rw: 46 dB
- spectrumaanpassingstermen: C = -3 dB en Ctr = -10 dB
- testoppervlak: 1,9 m²
- getest conform NEN-EN-ISO 10140-2, beoordeeld volgens ISO 717-1
- testinstantie: Laboratorium Cauberg-Huygen, rapport 08795-56347-03

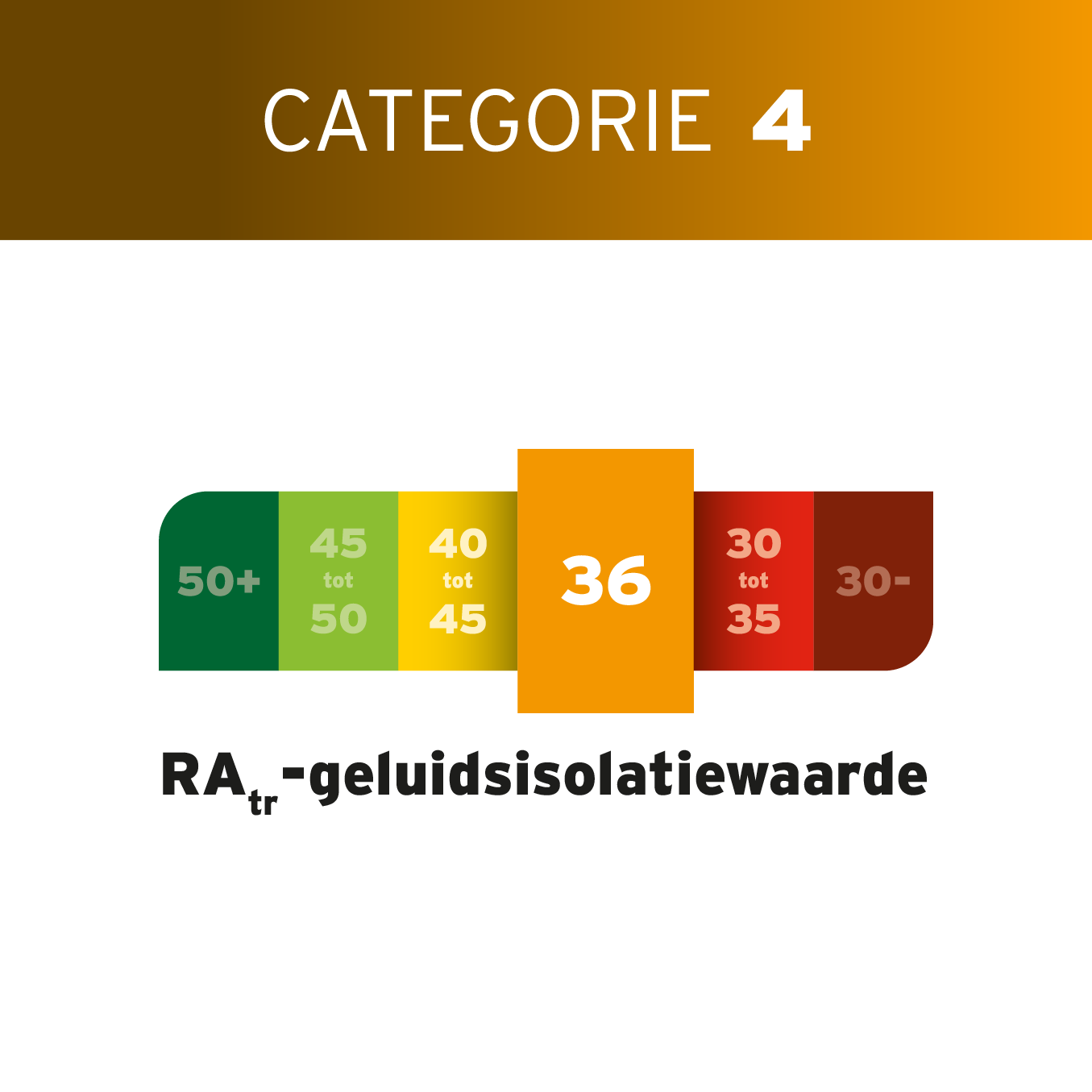

RA_tr 36 dB: wat betekent deze waarde?
De Rw geeft de gewogen geluidsisolatie over het hele spectrum weer. Dit paneel scoort daarop 46 dB. Daar horen echter twee correctiegetallen bij, namelijk C en Ctr.
Die spectrumaanpassingstermen bedragen hier -3 dB en -10 dB. Tel de Ctr bij de Rw op, en u komt uit op een RA_tr van 36 dB. Die waarde geldt specifiek voor lagefrequent buitengeluid, zoals wegverkeer.
Verkeer bevat namelijk veel lage tonen, en juist die houdt u lastiger tegen. De RA_tr geeft daarom het eerlijkste beeld voor een gevel langs een drukke weg. Voor binnentoepassingen weegt de Rw van 46 dB zwaarder mee.
Verjongde uitvoering: 60 mm met een inklemdikte van 42 mm
Bij renovatie ligt de sponningmaat meestal vast. Een paneel moet daar simpelweg in passen. De verjonging maakt dat mogelijk, omdat alleen de rand terugloopt naar 42 mm.
Met 60 mm hoort Geluidsisolatie 36B640122 bovendien bij de slankere panelen in deze klasse. Daardoor weegt het minder dan een dik paneel met een vergelijkbare prestatie. Dat scheelt op de bouwplaats, en het ontlast de constructie.
De Rc-waarde bedraagt daarnaast 1,555 m² K/W. Het paneel remt dus ook het warmteverlies via de gevel af. U pakt de akoestiek en de thermische schil daarmee in één ingreep aan.
Voldoet aan de eisen van morgen
Dit paneel doorliep strikte testprotocollen. Het voldoet daarmee aan de eisen, wet- en regelgeving rond geluidsisolatie. Die onderbouwing wint bovendien aan belang door de Wet Kwaliteitsborging voor het bouwen, kortweg de WKB. Deze wet verbetert namelijk de kwaliteit van bouwprojecten en versterkt de positie van de bouwconsument.
Aantoonbare prestaties worden zo een harde eis. Met Geluidsisolatie 36B640122 loopt u daarop vooruit, want de meting volgt de actuele ISO-norm. Het officiële testrapport ontvangt u daarnaast op aanvraag.
