Geluidsisolatie 36A8762
Toepassingen
Dankzij glas, brandklasse B en een hoge Rc-waarde zetten opdrachtgevers Geluidsisolatie 36A8762 gericht in. Denk bijvoorbeeld aan:
- puien waarin daglicht en energieprestatie samen tellen
- nieuwbouw met diepe profielen en een sponning van 86 mm
- gevels met een brandeis en een gematigde geluidsbelasting
- gestapelde bouw en gebouwen langs een vluchtroute
- binnenpuien en scheidingswanden met behoefte aan lichtinval
- projecten waarin een dicht gevelvlak juist niet gewenst is
Weet u niet of uw profiel deze diepte aankan? Stuur ons de sponningmaat en uw eisen, dan kijken wij met u mee.
De voordelen op een rij
Kortom, dit levert Geluidsisolatie 36A8762 u op:
- Sterke thermische prestatie, namelijk een Rc-waarde van 2,986 m² K/W.
- Brandklasse B, dus een zeer beperkte bijdrage aan brandvoortplanting.
- Glazen uitvoering, zodat daglicht de ruimte in blijft komen.
- Vlakke uitvoering, zodat de sponning maar één maat hoeft op te nemen.
- Gemeten akoestiek, want de RA_tr van 30 dB ligt vast in een rapport.
- Onafhankelijk getest, namelijk door Laboratorium Cauberg-Huygen.
- Heldere documentatie, want rapport 20090136-01v2 is op aanvraag beschikbaar.
- WKB-klaar, omdat het aansluit op de eisen van de nieuwe wetgeving.
- Op maat leverbaar, zodat het paneel exact op uw project past.
Veelgestelde vragen
Wat levert brandklasse B op in het bestek?
U legt er een aantoonbaar brandgedrag mee vast, zonder aparte toetsing van de invulling. Klasse B betekent binnen de Europese indeling een zeer beperkte bijdrage aan brandvoortplanting. Het blad noemt echter niet volgens welke norm de klasse tot stand kwam.
Waarin verschilt dit paneel van de 35A82762?
Allebei zijn het vlakke panelen met brandklasse B en dezelfde Rc-waarde van 2,986 m² K/W. De 35A82762 is echter staal van 88 mm en haalt een RA_tr van 32 dB. Dit glazen paneel scoort akoestisch twee decibel lager, maar laat wel daglicht door.
Waarom staat er geen Rw op dit blad?
Het testrapport van dit paneel legt de isolatie per frequentie vast in een grafiek. Een samenvattend kengetal zoals Rw hoort daar niet bij. Wij nemen dus alleen over wat er staat, en sturen u op aanvraag de volledige reeks.
Is dit paneel geschikt bij veel verkeerslawaai?
Bij zware geluidsbelasting adviseren wij een zwaarder paneel. De RA_tr van 30 dB ligt namelijk onderin de klasse. Voor een rustige straat of een binnenterrein volstaat dit paneel prima.
Levert Panelen Holland dit paneel op maat?
Zeker. Wij produceren elk paneel op de maten van uw project. Zo sluit het exact aan op constructie en beslag.
Geluidsisolatie 36A8762: de conclusie
Geluidsisolatie 36A8762 is al met al het glazen paneel voor gevels waarin daglicht en isolatiewaarde samen tellen. Met 86 mm opbouw, brandklasse B en een Rc-waarde van 2,986 m² K/W dekt het twee eisen af. De RA_tr van 30 dB hoort daarbij een gematigde geluidsbelasting. Bovendien produceren wij het paneel op maat, onderbouwd met rapport 20090136-01v2.

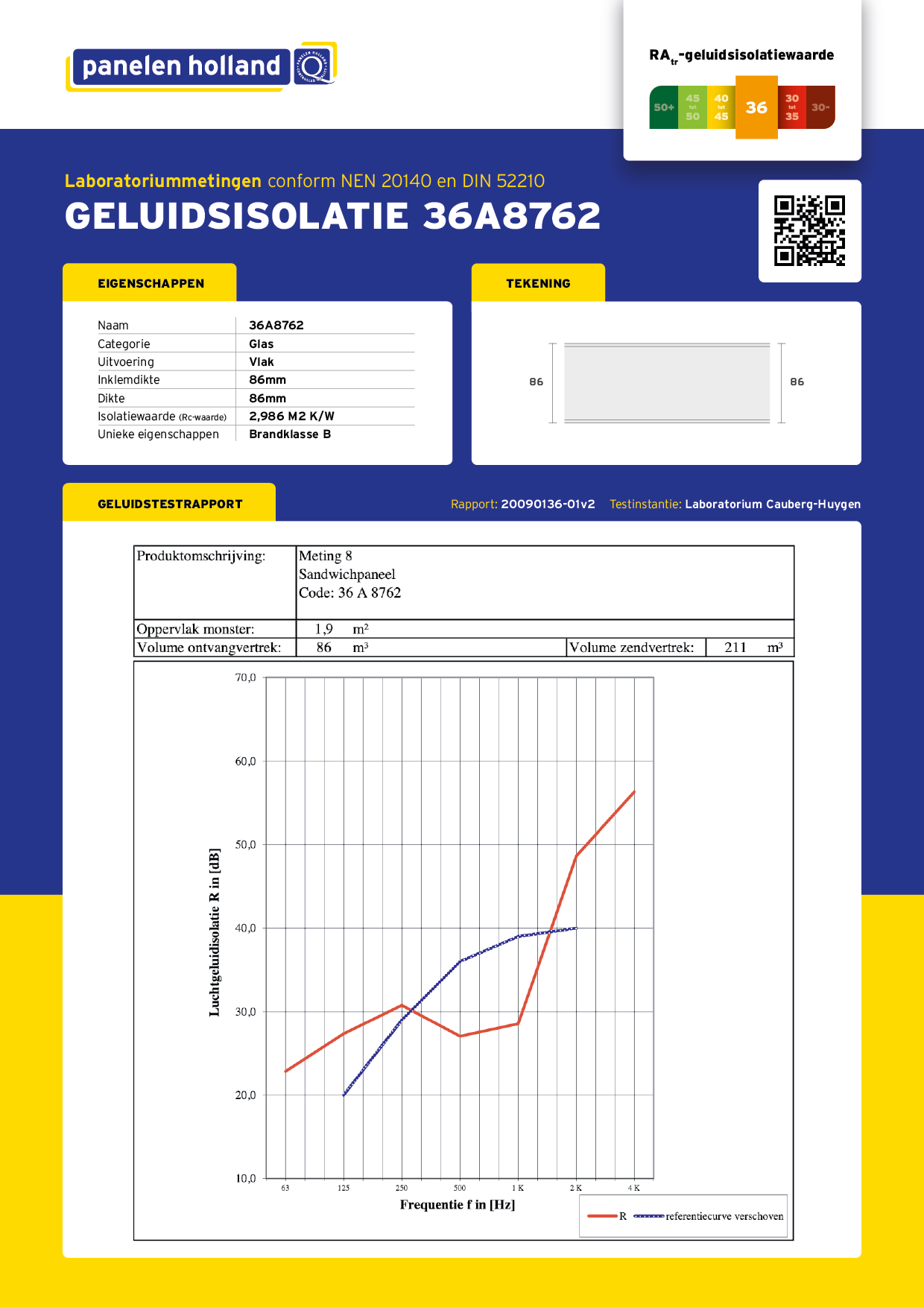

Geluidsisolatie 36A8762
Geluidsisolatie 36A8762 is het vlakke glazen paneel van Panelen Holland met brandklasse B en een Rc-waarde van 2,986 m² K/W. Inklemdikte en totale dikte bedragen allebei 86 mm, en de RA_tr komt uit op 30 dB. Laboratorium Cauberg-Huygen mat die akoestische prestatie conform NEN 20140 en DIN 52210.
Glas en isolatiewaarde gaan in een gevel zelden goed samen. Een lichtdoorlatend vlak levert immers meestal in op de thermische kant. Dit paneel doorbreekt dat patroon, want het combineert beide in één opbouw.
Wat maakt Geluidsisolatie 36A8762 bijzonder?
Dit paneel valt in de categorie glas en kent een vlakke uitvoering. Het blad omschrijft de constructie als sandwichpaneel met code 36 A 8762. De opbouw meet 86 mm, van rand tot rand gelijk.
Die dikte levert bovendien een stevige thermische prestatie op. De Rc-waarde bedraagt namelijk 2,986 m² K/W, fors hoger dan bij onze slankere glazen panelen. Voor een pui met een energie-eis telt dat direct mee.
Daarnaast vermeldt het blad een brandklasse. Glas, isolatiewaarde en brandgedrag komen hier dus in één product samen. Juist die combinatie maakt het paneel bruikbaar in veeleisende bestekken.
Brandklasse B: wat levert dat op in een bestek?
Een gevelinvulling met een brandeis vraagt altijd om een aantoonbare klasse. Dit blad geeft die, want het noemt brandklasse B onder de unieke eigenschappen. U hoeft de invulling daardoor niet apart te laten toetsen.
Binnen de Europese indeling voor het brandgedrag van bouwmaterialen staat B voor een zeer beperkte bijdrage aan brandvoortplanting. Alleen de onbrandbare klassen A1 en A2 liggen hoger. Voor veel gevels volstaat dit niveau.
Welke norm achter de indeling zit, vermeldt het blad echter niet. Neem daarom de klasse zelf op in uw stukken. Voor meer onderbouwing sturen wij u graag onze documentatie.
Geluidsisolatie 36A8762: getest conform NEN 20140 en DIN 52210
Laboratorium Cauberg-Huygen voerde de meting uit als onafhankelijke partij. Beide normen gelden namelijk als erkende methode voor luchtgeluidsisolatie. Het rapport noteert deze constructie als meting 8.
In het laboratorium ging het om een monsteroppervlak van 1,9 m². Het zendvertrek had een volume van 211 m³, het ontvangvertrek 86 m³. Rapport 20090136-01v2 legt vervolgens de gemeten curve per frequentie vast.
Technische specificaties van Geluidsisolatie 36A8762
Hieronder vindt u bovendien alle vastgelegde eigenschappen op een rij:
- categorie: glas, uitvoering vlak
- inklemdikte: 86 mm
- totale dikte: 86 mm
- isolatiewaarde (Rc-waarde): 2,986 m² K/W
- unieke eigenschappen: brandklasse B
- RA_tr geluidsisolatiewaarde: 30 dB
- oppervlak monster: 1,9 m²
- volume zendvertrek: 211 m³
- volume ontvangvertrek: 86 m³
- constructie volgens blad: sandwichpaneel, code 36 A 8762 (meting 8)
- getest conform NEN 20140 en DIN 52210
- testinstantie: Laboratorium Cauberg-Huygen, rapport 20090136-01v2
RA_tr 30 dB: wat betekent deze waarde?
De RA_tr geeft aan hoeveel standaard buitengeluid een paneel tegenhoudt, bijvoorbeeld van wegverkeer. Onze website klasseert op die waarde. Geluidsisolatie 36A8762 zit met 30 dB onderin de band van 30 tot 35 dB.
Dat niveau past bij een gematigde geluidsbelasting, zoals een rustige straat of een binnenterrein. Ligt uw project aan een drukke weg of langs het spoor, dan adviseren wij een paneel met een hogere RA_tr. Onze categorieën lopen door tot boven de 45 dB.
Een samenvattende Rw staat niet op dit blad. Het rapport toont namelijk de gemeten curve per frequentie, zonder afgeleid kengetal erbij. Uw akoestisch adviseur kan die reeks bij ons opvragen.
Vlak glas van 86 mm: een Rc-waarde van 2,986
Thermisch isoleren vraagt om opbouw, en die ruimte heeft dit paneel. Met 86 mm komt de Rc-waarde op 2,986 m² K/W uit. Daarmee levert Geluidsisolatie 36A8762 de hoogste thermische prestatie van onze glazen panelen tot nu toe.
De uitvoering is vlak, dus de dikte blijft over het hele vlak gelijk. Uw sponning moet die 86 mm dan ook volledig opnemen. Bij nieuwbouw tekent u die diepte gewoon mee, terwijl een bestaand profiel er vaak te ondiep voor is.
Zit u vast aan een slanke sponning? Kies dan een verjongd paneel, want daarbij loopt de rand terug. Onze adviseurs zoeken die variant graag voor u uit.
Voldoet aan de eisen van morgen
Geluidsisolatie 36A8762 doorliep strikte testprotocollen bij een onafhankelijk laboratorium. Daardoor sluit het paneel aan op de eisen, wet- en regelgeving rond geluidsisolatie. De Wet Kwaliteitsborging voor het bouwen (WKB) maakt die onderbouwing bovendien zwaarder. Deze wet wil immers de kwaliteit van bouwprojecten verhogen en de bouwconsument sterker positioneren.
Dit paneel legt drie gegevens tegelijk vast, namelijk de RA_tr, de Rc-waarde en de brandklasse. Samen met het rapportnummer maakt dat uw dossier controleerbaar. Een kwaliteitsborger ziet zo direct wat er in de gevel zit.
Aantoonbare prestaties wegen dus steeds zwaarder bij oplevering. Het officiële testrapport ontvangt u op aanvraag.
