Geluidsisolatie 31A2233232
Toepassingen
Dankzij de hoge massa is Geluidsisolatie 31A2233232 bovendien breed inzetbaar. Denk bijvoorbeeld aan:
- gevelvlakken langs wegen met veel laagfrequent verkeersgeluid
- dichte gevelvlakken zoals borstweringen en paneelvullingen
- technische ruimtes en installatieruimtes
- kantoren en bedrijfsruimtes met een gematigde geluidsvraag
- renovatieprojecten met een bestaande sponning van 53 mm
- binnenwanden en scheidingsconstructies zonder doorzicht
De voordelen op een rij
Kortom, dit zijn de belangrijkste voordelen van Geluidsisolatie 31A2233232:
- Hoge massa, namelijk 56,2 kg/m² bij een opbouw van slechts 53 mm.
- Kleine Ctr van -3 dB, waardoor de prestatie bij lage tonen op peil blijft.
- Compacte opbouw, want 53 mm past in een relatief ondiepe sponning.
- Vlakke uitvoering, dus geen aflopende rand en een eenvoudige detaillering.
- Robuuste stalen uitvoering, geschikt voor dichte gevelvlakken.
- Beoordeeld volgens de actuele norm, namelijk NEN-EN-ISO 10140-2 en ISO 717-1.
- Heldere documentatie, want rapport 08795-56347-03 is op aanvraag beschikbaar.
- Op maat leverbaar, zodat het paneel exact op uw project past.
Veelgestelde vragen
Waarom is de Ctr van dit paneel zo gunstig?
De correctie blijft hier beperkt tot -3 dB, terwijl die bij veel panelen verder oploopt. De hoge massa speelt daarbij een grote rol. Gewicht werkt namelijk vooral bij lage tonen.
Waarin verschilt dit paneel van de 30A2432 en de 30A2621?
Alle drie zijn vlakke stalen panelen uit deze categorie. Dit paneel weegt echter ruim meer en haalt daardoor een RA_tr van 31 dB. Op dit blad staat bovendien geen brandklasse vermeld, bij die twee wel.
Wat betekenen de waarden C en Ctr?
Het zijn spectrumaanpassingstermen uit ISO 717-1. U telt ze bij de Rw op om de prestatie voor een bepaald geluidstype te bepalen. Met een Ctr van -3 dB komt de Rw van 34 dB dus uit op een RA_tr van 31 dB.
Is het testrapport beschikbaar voor mijn project?
Ja. Rapport 08795-56347-03 van Laboratorium Cauberg-Huygen ontvangt u namelijk op aanvraag. Dat is bovendien handig wanneer aantoonbare prestaties bij de opleverdocumentatie horen.
Levert Panelen Holland dit paneel op maat?
Zeker. Wij produceren elk paneel namelijk op de specificaties van uw project. Zo sluit het altijd nauwkeurig aan op de constructie.
Geluidsisolatie 31A2233232: de conclusie
Geluidsisolatie 31A2233232 is al met al een compact en zwaar stalen paneel dat zijn prestatie goed vasthoudt. Met een RA_tr van 31 dB, een Ctr van slechts -3 dB en 56,2 kg per vierkante meter presteert het bij verkeersgeluid beter dan de cijfers op het eerste gezicht doen vermoeden. Bovendien produceert Panelen Holland het op maat, onderbouwd met rapport 08795-56347-03 van Laboratorium Cauberg-Huygen.
Geluidsisolatie 31A2233232
Geluidsisolatie 31A2233232 is het vlakke stalen geluidspaneel van Panelen Holland met een RA_tr van 31 dB. Opvallend is vooral het gewicht, namelijk 56,2 kg per vierkante meter bij een opbouw van slechts 53 mm. Die dichtheid ziet u terug in de meetwaarden. Laboratorium Cauberg-Huygen bepaalde de prestatie conform NEN-EN-ISO 10140-2.
Bij geluidsisolatie draait veel om massa per vierkante meter. Een compact maar zwaar paneel presteert namelijk beter dan een dik en licht paneel. Daarom kijken wij verder dan de dikte alleen. Zo kiest u op basis van wat het paneel werkelijk doet.
Wat maakt Geluidsisolatie 31A2233232 bijzonder?
Dit paneel bestaat uit staal met een vlakke uitvoering. De inklemdikte en de totale dikte zijn daardoor gelijk, allebei 53 mm. Een verjongde rand ontbreekt dus, wat de detaillering eenvoudig houdt.
Het onderscheid zit in de verhouding tussen massa en dikte. Geluidsisolatie 31A2233232 weegt namelijk 56,2 kg per vierkante meter, terwijl de andere vlakke stalen panelen in deze categorie rond de 33 tot 38 kg blijven. U brengt dus veel gewicht onder in een beperkte inbouwmaat.
Staal gedraagt zich daarnaast anders dan glas. Het laat geen daglicht door, maar levert daar robuustheid voor terug. Voor dichte gevelvlakken is dat vaak juist de bedoeling.
Geluidsisolatie 31A2233232: getest conform NEN-EN-ISO 10140-2
Laboratorium Cauberg-Huygen bepaalde de akoestische prestatie. Dat gebeurde conform NEN-EN-ISO 10140-2, de actuele norm voor luchtgeluidsisolatie in een laboratorium. De beoordeling van de waarden volgt vervolgens ISO 717-1.
Het laboratorium testte daarbij een oppervlak van 1,9 m². De zendruimte had een volume van 104 m³, de ontvangruimte 102 m³. Rapport 08795-56347-03 bevat alle waarden per frequentieband, van 50 tot 5000 Hz. Daarmee onderbouwt u bij inspectie of oplevering eenvoudig dat het paneel presteert zoals opgegeven.
Technische specificaties van Geluidsisolatie 31A2233232
Hieronder vindt u bovendien de belangrijkste technische eigenschappen op een rij:
- categorie: staal, uitvoering vlak
- inklemdikte: 53 mm
- totale dikte: 53 mm
- massa: 56,2 kg/m²
- isolatiewaarde (Rc-waarde): 1,323 m² K/W
- RA_tr geluidsisolatiewaarde: 31 dB
- gewogen geluidsisolatie-index Rw: 34 dB
- spectrumaanpassingstermen: C = -2 dB en Ctr = -3 dB
- testoppervlak: 1,9 m²
- getest conform NEN-EN-ISO 10140-2, beoordeeld volgens ISO 717-1
- testinstantie: Laboratorium Cauberg-Huygen, rapport 08795-56347-03

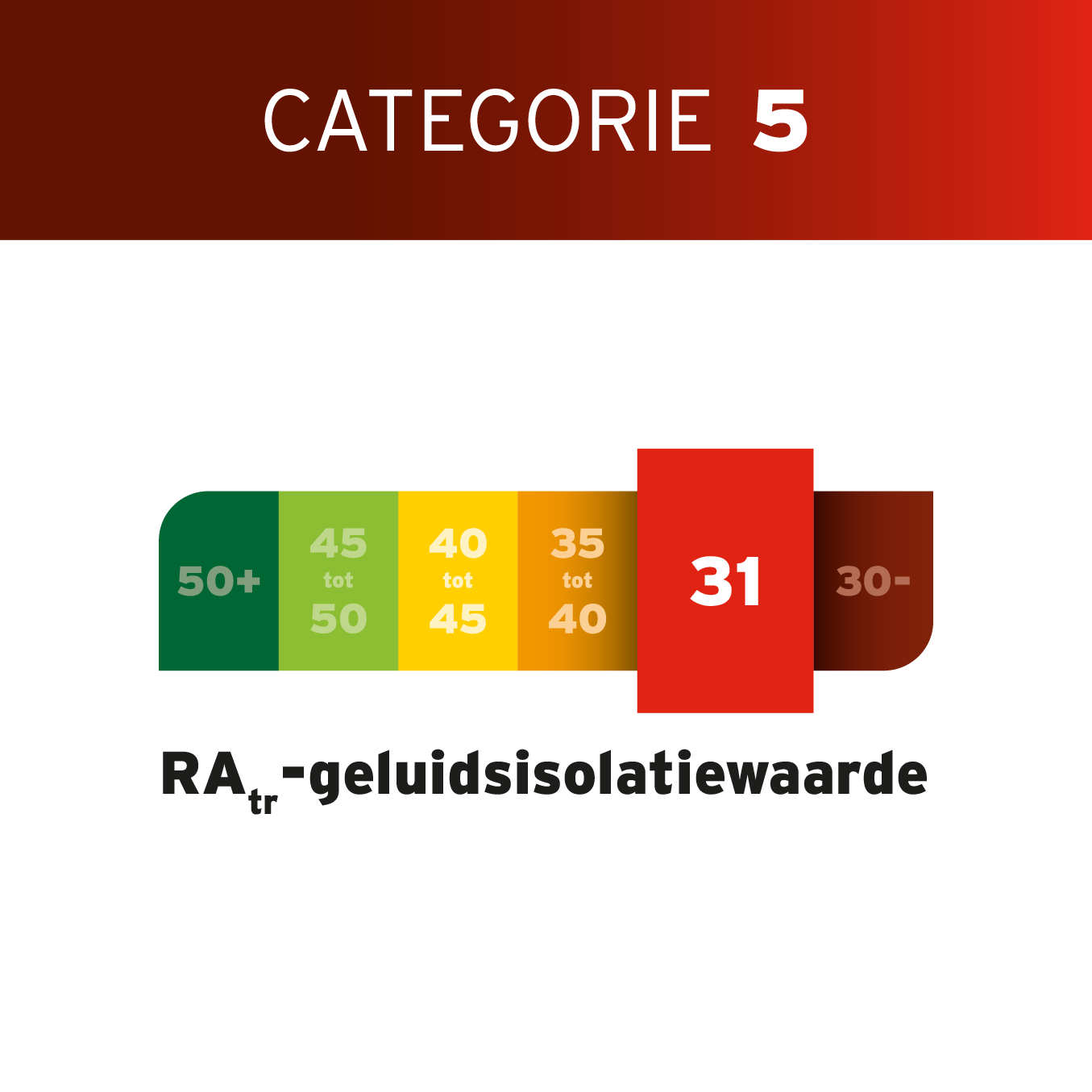

RA_tr 31 dB: wat betekent deze waarde?
De Rw geeft de gewogen geluidsisolatie over het hele spectrum weer. Dit paneel scoort daarop 34 dB. Daar horen echter twee correctiegetallen bij, namelijk C en Ctr.
Die spectrumaanpassingstermen bedragen hier -2 dB en -3 dB. Tel de Ctr bij de Rw op, en u komt uit op een RA_tr van 31 dB. Die waarde geldt specifiek voor lagefrequent buitengeluid, zoals wegverkeer.
Een Ctr van -3 dB: klein verlies bij lage tonen
De Ctr laat zien hoeveel prestatie een paneel inlevert bij laagfrequent geluid. Hoe kleiner dat getal, hoe beter het paneel zich houdt. Bij Geluidsisolatie 31A2233232 blijft die correctie beperkt tot -3 dB.
Ter vergelijking: bij sommige panelen loopt de Ctr op tot -10 dB. Die halen op papier een hogere Rw, maar verliezen dat verschil weer bij verkeersgeluid. Dit paneel houdt zijn prestatie juist goed vast.
De hoge massa verklaart dat gedrag grotendeels. Gewicht werkt namelijk vooral bij lage tonen, en daar zit precies de winst.
Vlak staal van 53 mm: compact en zwaar
Een vlak paneel heeft geen verjongde rand. De inklemdikte is dus gelijk aan de totale dikte, in dit geval 53 mm. Dat houdt de detaillering overzichtelijk.
Houd bij de planning wel rekening met het gewicht. Met 56,2 kg per vierkante meter tikt dit paneel bij grotere formaten stevig aan. Controleer daarom of de constructie en het beslag die belasting dragen.
De Rc-waarde bedraagt daarentegen 1,323 m² K/W. Weegt de energie-eis zwaar in uw project, kijk dan naar een variant met een hogere Rc-waarde. De kracht van dit paneel ligt namelijk in de akoestiek.
Voldoet aan de eisen van morgen
Dit paneel doorliep strikte testprotocollen. Het voldoet daarmee aan de eisen, wet- en regelgeving rond geluidsisolatie. Die onderbouwing telt bovendien extra zwaar door de Wet Kwaliteitsborging voor het bouwen, kortweg de WKB. Deze wet verbetert namelijk de kwaliteit van bouwprojecten en versterkt de positie van de bouwconsument.
Aantoonbare prestaties worden zo een harde eis. Met Geluidsisolatie 31A2233232 loopt u daarop vooruit, want de beoordeling volgt de actuele ISO-norm. Het officiële testrapport ontvangt u daarnaast op aanvraag.
