Toepassingen

Dankzij de vlakke opbouw, de goede Rc-waarde en een gematigde geluidswering kiezen opdrachtgevers Geluidsisolatie 27A240202 onder meer voor:

  • borstweringen en dichte vullingen in aluminium puien
  • gevels aan een rustige straat of een binnenterrein
  • renovatie waarbij het bestaande profiel 46 mm opneemt
  • interne scheidingswanden met een lichte geluidseis
  • bedrijfspanden en utiliteitsbouw met beperkte geluidsbelasting
  • projecten waarin warmte-isolatie zwaarder weegt dan geluid

Twijfelt u of 27 dB volstaat? Stuur ons dan de geluidseis uit uw bestek, dan vergelijken wij die met de waarden uit het rapport.

De voordelen op een rij

Kortom, dit levert het paneel u op:

  • Onderbouwde geluidsreductie, want de RA_tr bedraagt 27 dB en de Rw 32 dB.
  • Meer massa dan de lichtste variant, namelijk 18,1 kg/m².
  • Goede thermische prestatie, namelijk een Rc-waarde van 1,565 m² K/W.
  • Vlakke uitvoering, zodat de sponning maar één maat van 46 mm opneemt.
  • Aluminium bekleding, dus een strak en onderhoudsarm gevelvlak.
  • Onafhankelijk beoordeeld, namelijk door Laboratorium Cauberg-Huygen conform NEN-EN-ISO 10140-2.
  • Heldere documentatie, want rapport 08795-56347-03 is op aanvraag beschikbaar.
  • WKB-klaar, omdat het aansluit op de eisen van de nieuwe wetgeving.
  • Op maat leverbaar, zodat het paneel exact op uw project past.

Veelgestelde vragen

Waarom ligt de RA_tr lager dan de Rw?

De Rw van 32 dB geldt voor een neutraal referentiespectrum. Verkeersgeluid bevat echter veel lage tonen, en daarvoor corrigeert de Ctr van -5 dB. Zo ontstaat de RA_tr van 27 dB, de waarde waarop wij het paneel indelen.

Waarin verschilt dit paneel van de 24A2402?

Beide zijn vlakke aluminium panelen met dezelfde Rc-waarde. De 24A2402 is echter 44 mm dik en weegt 12,5 kg/m², wat een RA_tr van 24 dB oplevert. Dit paneel is 46 mm dik en weegt 18,1 kg/m², waardoor het 3 dB hoger uitkomt. Vraagt uw project brandklasse B1, dan noemt alleen het blad van de 24A2402 die eigenschap.

Wat betekent de dip rond 1250 Hz?

Veel lichte, stijve panelen vertonen bij een bepaalde frequentie een terugval in isolatie. Bij dit paneel ligt die rond 1250 Hz. Valt het geluid op uw locatie vooral in dat gebied? Overleg dan met uw adviseur of een zwaarder paneel beter past.

Isoleert dit paneel ook tegen warmte?

Ja. Met een Rc-waarde van 1,565 m² K/W draagt het paneel bij aan de thermische schil van uw gevel.

Levert Panelen Holland dit paneel op maat?

Zeker. Wij produceren elk paneel op de afmetingen van uw project, zodat het precies aansluit op kozijn en beslag.

Geluidsisolatie 27A240202

Geluidsisolatie 27A240202 is een vlak aluminium paneel van Panelen Holland met een RA_tr van 27 dB. Het paneel is 46 mm dik en heeft ook een inklemdikte van 46 mm. Laboratorium Cauberg-Huygen beoordeelde de geluidsisolatie op basis van metingen conform NEN-EN-ISO 10140-2.

Een gevel hoeft niet altijd het zwaarste paneel te krijgen. Vaak zoekt u juist een betrouwbare middenweg tussen gewicht, warmte-isolatie en een redelijke geluidswering. Daarom leggen wij elke waarde vast in een rapport, zodat u niet op een belofte hoeft te vertrouwen. Zo weet u vooraf precies wat u in de gevel plaatst.

Wat maakt Geluidsisolatie 27A240202 bijzonder?

Geluidsisolatie 27A240202 combineert een vlakke aluminium buitenkant met een opbouw van 46 mm. Het rapport noteert een massa van 18,1 kg/m². Daardoor haalt het meer geluidswering dan onze lichtste aluminium uitvoering, terwijl het nog altijd goed hanteerbaar blijft.

Daarnaast bedraagt de Rc-waarde 1,565 m² K/W. Het paneel dempt dus niet alleen geluid, maar remt ook warmteverlies af. Bovendien vraagt aluminium weinig onderhoud en roest het niet. Voor dichte vlakken in een gevel of pui is dat een praktisch voordeel.

Geluidsisolatie 27A240202: beoordeeld conform NEN-EN-ISO 10140-2

De akoestische prestatie is vastgesteld door Laboratorium Cauberg-Huygen, een onafhankelijke partij. NEN-EN-ISO 10140-2 beschrijft namelijk hoe een laboratorium de luchtgeluidsisolatie van een bouwdeel bepaalt. Vervolgens berekende het lab de samenvattende waarden volgens ISO 717-1.

Het blad vermeldt bovendien dat de evaluatie rekenkundig is uitgevoerd op basis van laboratoriumresultaten. Wij spreken daarom van een beoordeelde waarde. Het testoppervlak bedroeg 1,9 m², de zendruimte 104 m³ en de ontvangruimte 102 m³. Rapport 08795-56347-03 legt de waarden per tertsband vast, van 50 tot 5000 Hz.

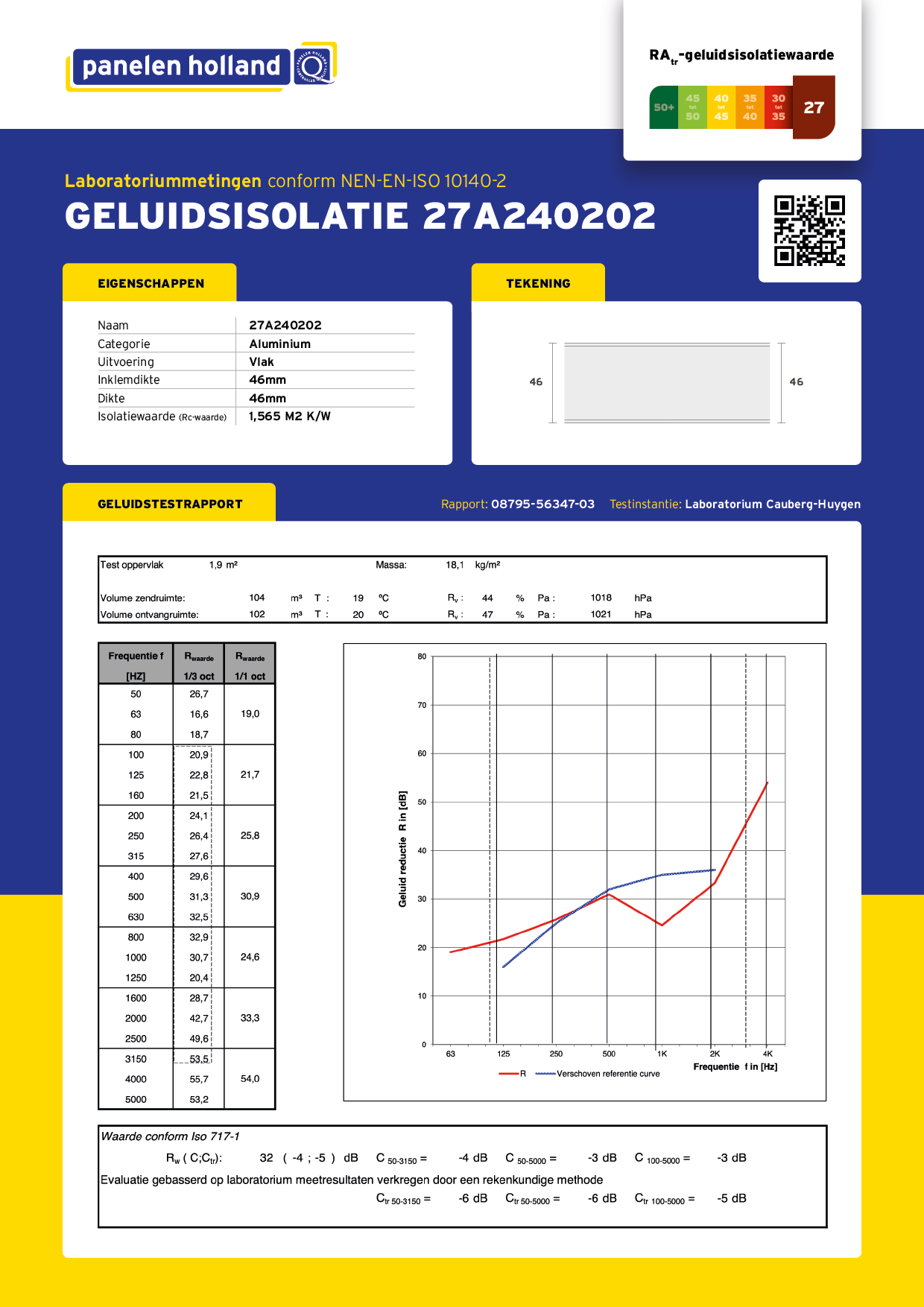

Technische specificaties van Geluidsisolatie 27A240202

Hieronder vindt u alle gegevens van het blad op een rij:

  • categorie: aluminium, uitvoering vlak
  • inklemdikte: 46 mm
  • totale dikte: 46 mm
  • massa: 18,1 kg/m²
  • isolatiewaarde (Rc-waarde): 1,565 m² K/W
  • RA_tr geluidsisolatiewaarde: 27 dB
  • gewogen geluidsisolatie-index Rw: 32 dB
  • spectrumaanpassingstermen: C = -4 dB en Ctr = -5 dB
  • testoppervlak: 1,9 m²
  • volume zendruimte: 104 m³, volume ontvangruimte: 102 m³
  • laboratoriummetingen conform NEN-EN-ISO 10140-2, beoordeeld volgens ISO 717-1
  • testinstantie: Laboratorium Cauberg-Huygen, rapport 08795-56347-03

RA_tr 27 dB: wat betekent deze waarde?

De RA_tr laat zien hoeveel verkeersgeluid een paneel tegenhoudt. Onze website deelt de panelen op deze waarde in. Met 27 dB blijft dit paneel daardoor onder de laagste band van 30 tot 35 dB. Het hoort dus bij de lichte klasse van ons assortiment.

De waarde komt rechtstreeks uit het rapport. De Rw bedraagt 32 dB en de correctieterm Ctr -5 dB, dus samen komt u uit op 27 dB. Die Ctr weegt namelijk het lage, brommende geluid van wegverkeer zwaarder mee. De term C geldt juist voor een breder spectrum, zoals stemmen en buurgeluid, en bedraagt hier -4 dB.

Ook de meetreeks van Geluidsisolatie 27A240202 is leerzaam. Bij 500 Hz haalt het paneel 31,3 dB en bij 4000 Hz zelfs 55,7 dB. Rond 1250 Hz zakt de curve echter naar 20,4 dB. Uw akoestisch adviseur kan die reeks daarom naast het geluidsspectrum van uw locatie leggen.

Vlak aluminium van 46 mm: eenvoudig in te bouwen

Bij een vlakke uitvoering is het paneel overal even dik. Inklemdikte en totale dikte zijn hier dus allebei 46 mm. Uw kozijn of pui hoeft daardoor maar één sponningmaat op te nemen, en dat maakt de detaillering overzichtelijk.

Met 18,1 kg/m² blijft het paneel bovendien licht genoeg voor vlotte montage. Toch levert die extra massa een merkbare winst op ten opzichte van lichtere varianten. Massa is immers de belangrijkste factor bij luchtgeluidsisolatie. Geluidsisolatie 27A240202 zoekt daarom bewust het midden tussen gewicht en geluidswering.

Voldoet aan de eisen van morgen

Geluidsisolatie 27A240202 is beoordeeld door een onafhankelijk laboratorium volgens een erkende norm. Daardoor kunt u de geluidsprestatie onderbouwen richting opdrachtgever en toezichthouder. De Wet Kwaliteitsborging voor het bouwen (WKB) maakt die onderbouwing bovendien belangrijker. Deze wet wil namelijk de kwaliteit van bouwprojecten verbeteren en de positie van de bouwconsument versterken.

Ook bij een bescheiden geluidseis moet u dus kunnen laten zien wat er in de gevel zit. Paneelnaam, norm en rapportnummer staan daarom duidelijk op het blad. Het officiële testrapport is op aanvraag beschikbaar.

Geluidsisolatie 27A240202: de conclusie

Geluidsisolatie 27A240202 is al met al een vlak aluminium paneel voor gevels met een gematigde geluidseis. Het haalt een RA_tr van 27 dB en een Rw van 32 dB, met een Rc-waarde van 1,565 m² K/W. Dankzij 18,1 kg/m² biedt het meer geluidswering dan onze lichtste variant, zonder dat de montage zwaar wordt. Wij leveren het op maat, onderbouwd met rapport 08795-56347-03.
