Geluidsisolatie 29A2203201

Toepassingen
Dankzij de lage correctie voor verkeersgeluid en het lichte gewicht past Geluidsisolatie 29A2203201 goed bij:
- dichte vullingen in aluminium puien aan een woonstraat
- borstweringen in woningbouw met een gematigde geluidsbelasting
- renovatie van kozijnen met een sponning van 46 mm
- kantoren en praktijkruimtes aan een rustige weg
- interne scheidingen waar stemmen en radio gedempt moeten worden
- projecten met veel gelijke panelen, waar snelle montage telt
Heeft u een concrete geluidseis? Stuur ons die eis, dan zetten wij de rapportwaarden ernaast.
De voordelen op een rij
Samengevat biedt Geluidsisolatie 29A2203201 u het volgende:
- Onderbouwde geluidsreductie, want de RA_tr bedraagt 29 dB en de Rw 32 dB.
- Kleine correctie voor verkeersgeluid, namelijk een Ctr van -3 dB.
- Goede thermische prestatie, namelijk een Rc-waarde van 1,582 m² K/W.
- Licht in gewicht, dus met 18,7 kg/m² eenvoudig te monteren.
- Vlakke uitvoering, zodat de sponning één maat van 46 mm opneemt.
- Onafhankelijk beoordeeld, namelijk door Laboratorium Cauberg-Huygen conform NEN-EN-ISO 10140-2.
- Heldere documentatie, want rapport 08795-56347-03 is op aanvraag beschikbaar.
- WKB-klaar, omdat het aansluit op de eisen van de nieuwe wetgeving.
- Op maat leverbaar, zodat het paneel exact op uw project past.
Veelgestelde vragen
Waarin verschilt dit paneel van de 27A240202?
Beide panelen zijn vlak, van aluminium en 46 mm dik, en ze halen allebei een Rw van 32 dB. De 27A240202 heeft echter een Ctr van -5 dB en komt daardoor uit op 27 dB. Dit paneel heeft een Ctr van -3 dB en scoort dus 29 dB. Bovendien ligt de Rc-waarde iets hoger: 1,582 tegenover 1,565 m² K/W.
Waarom is de Ctr hier zo klein?
Het paneel houdt lage tonen relatief goed tegen, zoals het rapport tussen 100 en 315 Hz laat zien. Daar loopt de isolatie geleidelijk op van 21,1 naar 28,3 dB. Daardoor hoeft de rekenmethode weinig af te trekken voor het brommende geluid van verkeer.
Wat gebeurt er rond 2000 Hz?
Lichte, stijve panelen kennen vaak een frequentie waarop de isolatie tijdelijk inzakt. Bij dit paneel ligt dat punt rond 2000 Hz. Verkeersgeluid zit echter vooral lager, dus voor de RA_tr weegt die dip minder zwaar.
Is het testrapport beschikbaar voor mijn project?
Ja. Wij sturen u rapport 08795-56347-03 op aanvraag, zodat u het aan uw dossier kunt toevoegen.
Levert Panelen Holland dit paneel op maat?
Zeker. Wij produceren elk paneel op de afmetingen van uw project, zodat het precies in kozijn of pui past.
Geluidsisolatie 29A2203201
Geluidsisolatie 29A2203201 van Panelen Holland is een vlak aluminium paneel van 46 mm met een RA_tr van 29 dB. Daarmee zit het net onder de grens van 30 dB. Laboratorium Cauberg-Huygen beoordeelde de geluidsisolatie op basis van metingen conform NEN-EN-ISO 10140-2.
Wie een gevel aan een gewone straat afwerkt, wil vooral het lage gebrom van auto’s en bussen buiten houden. Juist op dat punt onderscheidt dit paneel zich. Bovendien kunt u elke waarde terugvinden in het rapport, zodat u niet op aannames hoeft te bouwen.
Wat maakt Geluidsisolatie 29A2203201 bijzonder?
Op papier lijkt dit paneel op andere aluminium panelen van 46 mm. Het verschil zit echter in de verdeling over de frequenties. De correctie voor verkeersgeluid is hier namelijk klein, waardoor de RA_tr dicht bij de Rw blijft.
Daarnaast weegt het paneel 18,7 kg/m² en bedraagt de Rc-waarde 1,582 m² K/W. U krijgt dus een licht, goed isolerend vlak dat eenvoudig te monteren is. Aluminium vraagt bovendien weinig onderhoud en roest niet.
Geluidsisolatie 29A2203201: beoordeeld conform NEN-EN-ISO 10140-2
De laboratoriummetingen vonden plaats bij Laboratorium Cauberg-Huygen, een onafhankelijk instituut. NEN-EN-ISO 10140-2 is immers de Europese norm voor het bepalen van luchtgeluidsisolatie in het lab. Daarna volgden de enkelgetallen volgens ISO 717-1.

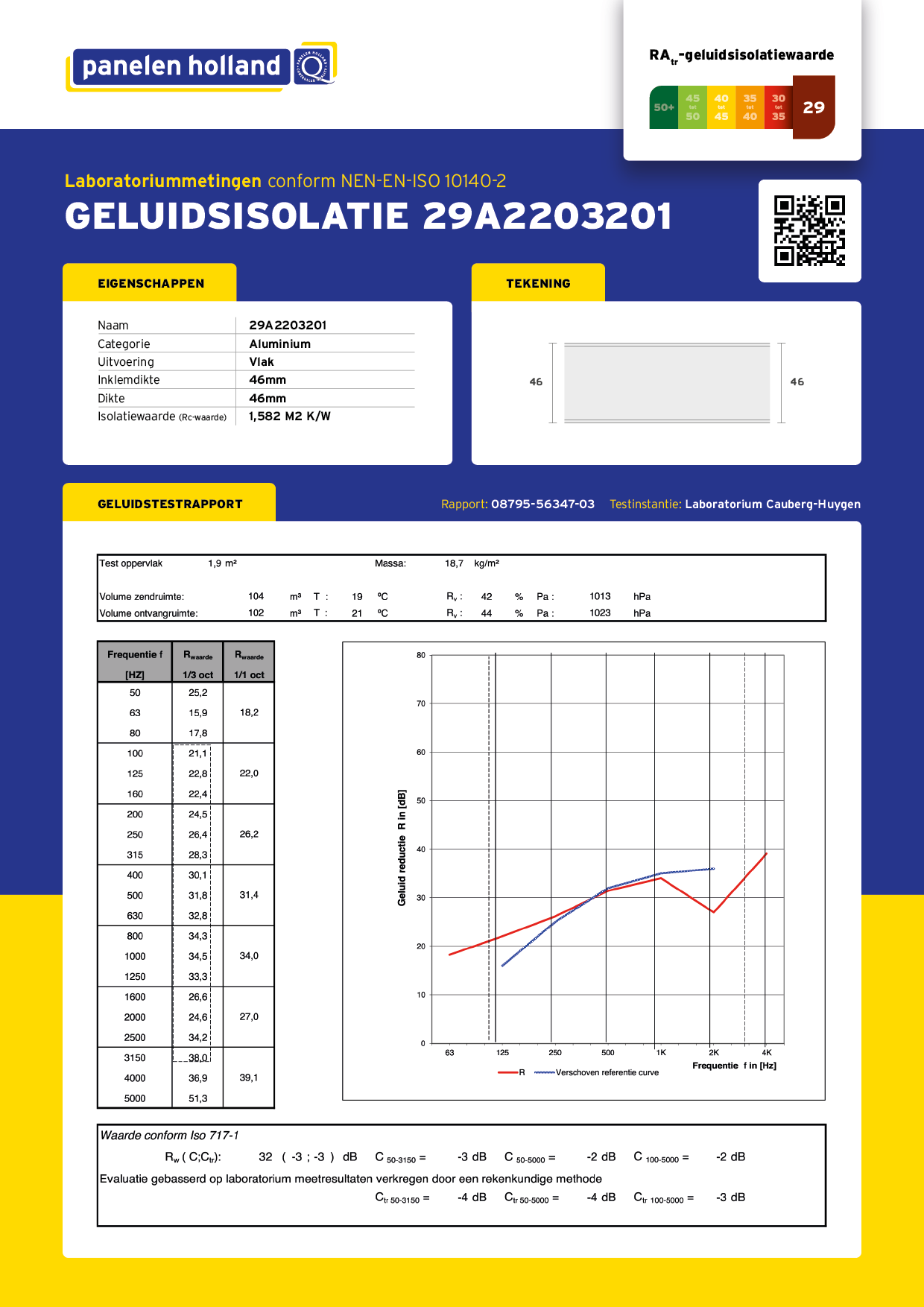

Het blad vermeldt dat de evaluatie rekenkundig is uitgevoerd op basis van laboratoriumresultaten. Daarom noemen wij de waarden beoordeeld. Het proefstuk mat 1,9 m², terwijl de zendruimte 104 m³ en de ontvangruimte 102 m³ besloeg. Rapport 08795-56347-03 geeft de uitkomsten per tertsband, van 50 tot 5000 Hz.
Technische specificaties van Geluidsisolatie 29A2203201
Hieronder staan de gegevens van het blad overzichtelijk bij elkaar:
- categorie: aluminium, uitvoering vlak
- inklemdikte: 46 mm
- totale dikte: 46 mm
- massa: 18,7 kg/m²
- isolatiewaarde (Rc-waarde): 1,582 m² K/W
- RA_tr geluidsisolatiewaarde: 29 dB
- gewogen geluidsisolatie-index Rw: 32 dB
- spectrumaanpassingstermen: C = -3 dB en Ctr = -3 dB
- testoppervlak: 1,9 m²
- volume zendruimte: 104 m³, volume ontvangruimte: 102 m³
- laboratoriummetingen conform NEN-EN-ISO 10140-2, beoordeeld volgens ISO 717-1
- testinstantie: Laboratorium Cauberg-Huygen, rapport 08795-56347-03
RA_tr 29 dB: wat betekent deze waarde?
De RA_tr vertelt hoeveel verkeersgeluid een paneel tegenhoudt. Op die waarde rangschikt onze website alle panelen. Met 29 dB blijft dit paneel net onder de band van 30 tot 35 dB. Het hoort dus bij onze lichtste klasse, maar wel aan de bovenkant ervan.
Het rapport noteert een Rw van 32 dB met een Ctr van slechts -3 dB. Samen geeft dat de 29 dB van de badge. Ook de term C bedraagt -3 dB, dus het paneel presteert gelijkmatig bij zowel verkeers- als leefgeluid.
In het middengebied is het paneel op zijn sterkst. Tussen 800 en 1250 Hz haalt het steeds ruim 33 dB, met 34,5 dB bij 1000 Hz. Rond 2000 Hz zakt de curve daarentegen naar 24,6 dB, waarna hij bij 5000 Hz weer stijgt naar 51,3 dB.
Vlak aluminium van 46 mm: licht en maatvast
Omdat de uitvoering vlak is, zijn inklemdikte en totale dikte allebei 46 mm. Er is dus geen verjongde rand om rekening mee te houden. Daardoor sluit het paneel naadloos aan op een kozijn of pui met één vaste sponning.
Met 18,7 kg/m² tilt een monteur het paneel bovendien zonder hulpmiddelen. Dat scheelt tijd op de bouwplaats, vooral bij series van gelijke vullingen. Geluidsisolatie 29A2203201 combineert dat gemak met een Rc-waarde van 1,582 m² K/W.
Voldoet aan de eisen van morgen
Geluidsisolatie 29A2203201 is door een onafhankelijk laboratorium beoordeeld volgens een Europese norm. Daardoor heeft u een helder document in handen als iemand naar de geluidsprestatie vraagt. De Wet Kwaliteitsborging voor het bouwen (WKB) maakt die onderbouwing bovendien belangrijker. Deze wet richt zich namelijk op betere bouwkwaliteit en een sterkere positie voor de bouwconsument.
Een kwaliteitsborger kijkt dus naar wat er werkelijk in de gevel zit. Paneelnaam, norm en rapportnummer staan daarom samen op het blad. Het officiële testrapport is op aanvraag beschikbaar.
Geluidsisolatie 29A2203201: de conclusie
Geluidsisolatie 29A2203201 is al met al een licht aluminium paneel dat verkeersgeluid opvallend gelijkmatig dempt. Het haalt een RA_tr van 29 dB, een Rw van 32 dB en een Rc-waarde van 1,582 m² K/W. Met 18,7 kg/m² blijft de montage bovendien eenvoudig. Wij leveren het op maat, onderbouwd met rapport 08795-56347-03.
