Geluidsisolatie 33A2303
Toepassingen
Dankzij de compacte opbouw en brandklasse B1 is Geluidsisolatie 33A2303 bovendien op veel plekken inzetbaar. Denk bijvoorbeeld aan:
- renovaties met een bestaande sponning van slechts 35 mm
- borstweringen en paneelvullingen in gevels langs wegen
- utiliteitsbouw en onderwijsgebouwen met eisen aan brandgedrag
- kantoren en bedrijfsruimtes met een gematigde geluidsvraag
- technische ruimtes en dichte gevelvlakken zonder doorzicht
Twijfelt u of uw profielen de massa aankunnen? Stuur ons uw maten en detaillering, dan rekenen wij mee.
De voordelen op een rij
Kortom, dit zijn de belangrijkste voordelen van dit stalen paneel:
- Nette geluidsreductie, want de RA_tr bedraagt 33 dB en de Rw 38 dB.
- Zeer compacte opbouw, want 35 mm past in een ondiepe sponning.
- Hoge dichtheid, namelijk 40,1 kg/m² in slechts 35 mm.
- Brandklasse B1, en dat staat voor moeilijk brandbaar materiaal.
- Vlakke uitvoering, zodat de sponning en de detaillering eenvoudig blijven.
- Beoordeeld volgens de actuele norm, namelijk NEN-EN-ISO 10140-2 en ISO 717-1.
- Heldere documentatie, want rapport 08795-56347-03 is op aanvraag beschikbaar.
- Op maat leverbaar, zodat het paneel exact op uw project past.
Veelgestelde vragen
Waarin verschilt dit paneel van de 32A2603?
Beide zijn vlakke stalen panelen, maar dit paneel meet 35 mm tegen 65 mm. Toch haalt het een hogere RA_tr: 33 dB tegen 32 dB. Daar staat brandklasse B1 tegenover in plaats van A2.
Hoe kan een dun paneel toch goed presteren?
Bij geluidsisolatie telt vooral de massa per vierkante meter. Dit paneel brengt 40,1 kg per vierkante meter onder in 35 mm. Die dichtheid compenseert de geringe dikte ruimschoots.
Wat betekenen de waarden C en Ctr?
Het zijn spectrumaanpassingstermen uit ISO 717-1. U telt ze bij de Rw op voor een bepaald geluidstype. Met een Ctr van -5 dB komt de Rw van 38 dB dus uit op een RA_tr van 33 dB.
Is het testrapport beschikbaar voor mijn project?
Ja. Rapport 08795-56347-03 van Laboratorium Cauberg-Huygen ontvangt u op aanvraag. Dat is bovendien handig wanneer aantoonbare prestaties bij de opleverdocumentatie horen.
Levert Panelen Holland dit paneel op maat?
Zeker. Wij produceren elk paneel namelijk op de specificaties van uw project. Zo sluit het exact aan op de constructie en het beslag.
Geluidsisolatie 33A2303: de conclusie
Geluidsisolatie 33A2303 is al met al het compacte zwaargewicht binnen de vlakke stalen panelen. Met een RA_tr van 33 dB, brandklasse B1 en 40,1 kg per vierkante meter in slechts 35 mm haalt u veel demping uit weinig inbouwmaat. Bovendien produceert Panelen Holland het op maat, onderbouwd met rapport 08795-56347-03 van Laboratorium Cauberg-Huygen.
Geluidsisolatie 33A2303
Geluidsisolatie 33A2303 is het vlakke stalen geluidspaneel van Panelen Holland met een RA_tr van 33 dB. Het paneel meet slechts 35 mm en weegt toch 40,1 kg per vierkante meter. Die dichtheid tilt de prestatie naar de bovenkant van deze klasse. Laboratorium Cauberg-Huygen beoordeelde de prestatie bovendien conform NEN-EN-ISO 10140-2.
Geluid bepaalt in toenemende mate hoe prettig een ruimte werkt. Dat speelt namelijk in bedrijfshallen, op kantoren en in woningen. Daarom leveren wij panelen die hinder terugdringen. Bovendien onderbouwen wij elke prestatie met een officieel rapport.
Wat maakt Geluidsisolatie 33A2303 bijzonder?
Dit paneel bestaat uit staal en heeft een vlakke uitvoering. Inklemdikte en totale dikte zijn daardoor gelijk, namelijk 35 mm. De sponning hoeft dus geen verjonging op te vangen, wat de detaillering eenvoudig houdt.
Het paneel valt vooral op door de verhouding tussen dikte en gewicht. Geluidsisolatie 33A2303 brengt namelijk 40,1 kg per vierkante meter onder in een opbouw van 35 mm. Die verhouding is opvallend, want de meeste panelen hebben meer dikte nodig voor hetzelfde gewicht.
Staal levert daarnaast een dicht en robuust gevelvlak. Daglicht laat het niet door, maar bij borstweringen is dat zelden een bezwaar.
Brandklasse B1: moeilijk brandbaar
De datasheet vermeldt brandklasse B1 als unieke eigenschap. Die aanduiding staat voor moeilijk brandbaar materiaal. In gebouwen met eisen aan brandgedrag is zo’n vastgelegde klasse vaak een voorwaarde.
Denk bijvoorbeeld aan utiliteitsbouw en onderwijsgebouwen. Adviseurs toetsen daar immers elk materiaal, dus een vastgelegde klasse voorkomt discussie.
Welke norm de indeling precies volgt, staat niet op het blad. Vraag daarom onze documentatie op wanneer u de onderbouwing nodig heeft.
Geluidsisolatie 33A2303: getest conform NEN-EN-ISO 10140-2
Laboratorium Cauberg-Huygen beoordeelde de akoestische prestatie conform NEN-EN-ISO 10140-2. Dat is de actuele norm voor luchtgeluidsisolatie in een laboratorium. De eengetalswaarden volgen vervolgens uit ISO 717-1.
Het rapport gaat uit van een testoppervlak van 1,9 m². De zendruimte meet 104 m³, de ontvangruimte 102 m³. Rapport 08795-56347-03 geeft daarnaast de geluidsreductie per tertsband, van 50 tot 5000 Hz. Let wel: de evaluatie berust op meetresultaten die via een rekenkundige methode tot stand kwamen. Zo staat het op het blad, en zo nemen wij het over.

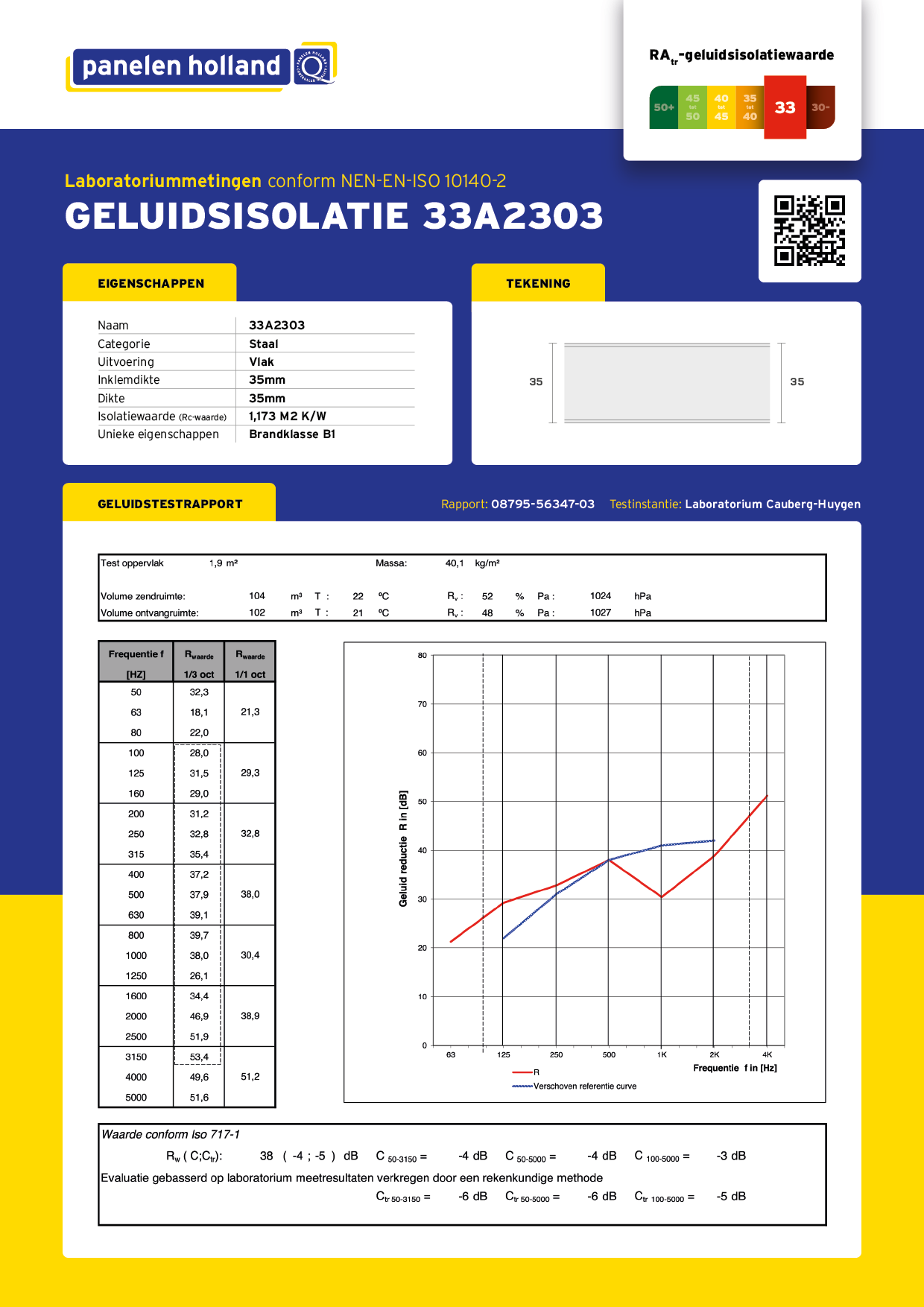

Technische specificaties van Geluidsisolatie 33A2303
Hieronder vindt u bovendien de belangrijkste technische eigenschappen op een rij:
- categorie: staal, uitvoering vlak
- inklemdikte: 35 mm
- totale dikte: 35 mm
- massa: 40,1 kg/m²
- isolatiewaarde (Rc-waarde): 1,173 m² K/W
- unieke eigenschappen: brandklasse B1
- RA_tr geluidsisolatiewaarde: 33 dB
- gewogen geluidsisolatie-index Rw: 38 dB
- spectrumaanpassingstermen: C = -4 dB en Ctr = -5 dB
- testoppervlak: 1,9 m²
- getest conform NEN-EN-ISO 10140-2, beoordeeld volgens ISO 717-1
- testinstantie: Laboratorium Cauberg-Huygen, rapport 08795-56347-03
RA_tr 33 dB: wat betekent deze waarde?
De Rw vat de geluidsisolatie over het hele spectrum samen in één getal. Dit paneel komt daarop uit op 38 dB. ISO 717-1 voegt daar echter twee correcties aan toe, namelijk C en Ctr.
Hier bedragen die termen -4 dB en -5 dB. De Ctr geldt voor laagfrequent buitengeluid, zoals wegverkeer. Rw plus Ctr levert daarom een RA_tr van 33 dB op. Op onze website valt Geluidsisolatie 33A2303 daarmee in de klasse van 30 tot 35 dB.
Kijk ook naar de bredere meetbereiken. Over 50 tot 3150 Hz loopt de Ctr namelijk op tot -6 dB. Neemt u de laagste tonen mee, dan levert het paneel dus één decibel in.
Vlak staal van 35 mm met 40,1 kg per vierkante meter
Een vlak paneel heeft één dikte over het hele vlak. De sponning neemt hier dus 35 mm op, wat de aansluiting op profielen voorspelbaar maakt.
Juist die geringe dikte maakt het paneel interessant bij renovatie. Bestaande profielen blijven namelijk vaak beperkt in diepte. Geluidsisolatie 33A2303 past daar dan in, terwijl de massa het akoestische werk doet.
De Rc-waarde bedraagt daarentegen 1,173 m² K/W. Bij zo’n dun paneel is dat logisch, want thermisch isoleren vraagt om opbouw. Weegt de energie-eis zwaar, kies dan een dikkere variant.
Voldoet aan de eisen van morgen
Geluidsisolatie 33A2303 doorliep strikte beoordelingsprotocollen bij een onafhankelijk laboratorium. Daardoor voldoet het aan de eisen, wet- en regelgeving rond geluidsisolatie. Dat telt bovendien extra door de Wet Kwaliteitsborging voor het bouwen, kortweg de WKB. Deze wet beoogt namelijk betere kwaliteit in bouwprojecten en een sterkere positie voor de bouwconsument.
Aantoonbare prestaties horen daardoor steeds vaker bij de opleverdocumentatie. Met een vastgelegde RA_tr en een vastgelegde brandklasse staat u dus goed voorbereid. Het officiële testrapport ontvangt u op aanvraag.
