Geluidsisolatie 34A22032203
Toepassingen
Dankzij het lage gewicht en de vlakke opbouw is Geluidsisolatie 34A22032203 bovendien breed inzetbaar. Denk bijvoorbeeld aan:
- puien en vliesgevels met aluminium profielsystemen
- hoogbouw waar het gewicht van de gevel zwaar meetelt
- renovatieprojecten met een bestaande sponning van 48 mm
- borstweringen en paneelvullingen zonder doorzicht
- kantoren en bedrijfsruimtes met een gematigde geluidsvraag
- gevels langs wegen met verkeersgeluid
Twijfelt u of uw profielsysteem hierop aansluit? Stuur ons uw maten en detaillering, dan denken wij mee.
De voordelen op een rij
Kortom, dit zijn de belangrijkste voordelen van dit aluminium paneel:
- Hoge RA_tr voor deze klasse, namelijk 34 dB bij een Rw van 37 dB.
- Laag gewicht, namelijk 34,3 kg/m², dus een beperkte belasting van de constructie.
- Aluminium uitvoering, die licht en corrosiebestendig is.
- Compacte opbouw van 48 mm, gelijk aan de inklemdikte.
- Vlakke uitvoering, zodat de sponning maar één maat hoeft op te vangen.
- Beoordeeld volgens de actuele norm, namelijk NEN-EN-ISO 10140-2 en ISO 717-1.
- Heldere documentatie, want rapport 08795-56347-03 is op aanvraag beschikbaar.
- Op maat leverbaar, zodat het paneel exact op uw project past.
Veelgestelde vragen
Waarom kiezen voor aluminium in plaats van staal?
Aluminium weegt minder en roest niet. Voor hoogbouw, renovatie en aluminium profielsystemen sluit dat vaak beter aan. Een stalen paneel kiest u eerder wanneer massa of een specifieke brandklasse leidend is.
Laat dit paneel daglicht door?
Nee. Aluminium geeft een dicht gevelvlak, net als staal. Wilt u lichtinval, kijk dan naar onze glazen panelen uit dezelfde klasse.
Wat betekenen de waarden C en Ctr?
Het zijn spectrumaanpassingstermen uit ISO 717-1. U telt ze bij de Rw op voor een bepaald geluidstype. Met een Ctr van -3 dB komt de Rw van 37 dB dus uit op een RA_tr van 34 dB.
Is het testrapport beschikbaar voor mijn project?
Ja. Rapport 08795-56347-03 van Laboratorium Cauberg-Huygen ontvangt u op aanvraag. Dat is bovendien handig wanneer aantoonbare prestaties bij de opleverdocumentatie horen.
Levert Panelen Holland dit paneel op maat?
Zeker. Wij produceren elk paneel namelijk op de specificaties van uw project. Zo sluit het exact aan op de constructie en het beslag.
Geluidsisolatie 34A22032203: de conclusie
Geluidsisolatie 34A22032203 is al met al het lichtgewicht onder de panelen in deze klasse. Met een RA_tr van 34 dB, een opbouw van 48 mm en 34,3 kg per vierkante meter haalt u een nette demping zonder de constructie zwaar te belasten. Bovendien produceert Panelen Holland het op maat, onderbouwd met rapport 08795-56347-03 van Laboratorium Cauberg-Huygen.
Geluidsisolatie 34A22032203
Geluidsisolatie 34A22032203 is het vlakke aluminium geluidspaneel van Panelen Holland met een RA_tr van 34 dB. Daarmee zit het aan de bovenkant van deze klasse. Bijzonder is bovendien het gewicht, want het paneel weegt slechts 34,3 kg per vierkante meter bij een opbouw van 48 mm. Laboratorium Cauberg-Huygen beoordeelde die prestatie conform NEN-EN-ISO 10140-2.
Gewicht is in de gevel namelijk zelden een detail. Zware panelen vragen immers om zwaarder beslag en een steviger constructie. Daarom voeren wij ook lichte panelen die toch stevig dempen. Zo blijft de detaillering eenvoudig.
Wat maakt Geluidsisolatie 34A22032203 bijzonder?
Dit paneel bestaat uit aluminium met een vlakke uitvoering. Inklemdikte en totale dikte bedragen allebei 48 mm. Een verjonging ontbreekt dus, waardoor de sponning maar één maat hoeft op te vangen.
De verhouding tussen gewicht en prestatie springt eruit. Geluidsisolatie 34A22032203 haalt namelijk een RA_tr van 34 dB bij 34,3 kg per vierkante meter. Veel panelen hebben voor die waarde beduidend meer massa nodig.
Aluminium onderscheidt zich daarbij van staal en glas. Het is namelijk licht en corrosiebestendig, terwijl het net als staal een dicht gevelvlak geeft. Daglicht laat het dus niet door.
Aluminium in de gevel: licht en corrosiebestendig
Aluminium is in de gevelbouw een vertrouwd materiaal. Het weegt weinig, roest niet en blijft maatvast. Voor puien en vliesgevels sluit het daarom vaak goed aan op bestaande systemen.
Dat lage gewicht werkt door in het hele project. Transport verloopt eenvoudiger, montage gaat sneller en de constructie krijgt minder te dragen. Bij hoogbouw en renovatie telt dat direct mee.
Tegelijk levert aluminium een dicht vlak. Voor borstweringen en paneelvullingen is dat precies de bedoeling. Wilt u lichtinval, kijk dan naar onze glazen panelen.
Geluidsisolatie 34A22032203: getest conform NEN-EN-ISO 10140-2
Laboratorium Cauberg-Huygen beoordeelde de akoestische prestatie conform NEN-EN-ISO 10140-2. Dat is de actuele norm voor luchtgeluidsisolatie in een laboratorium. De eengetalswaarden komen vervolgens uit ISO 717-1.

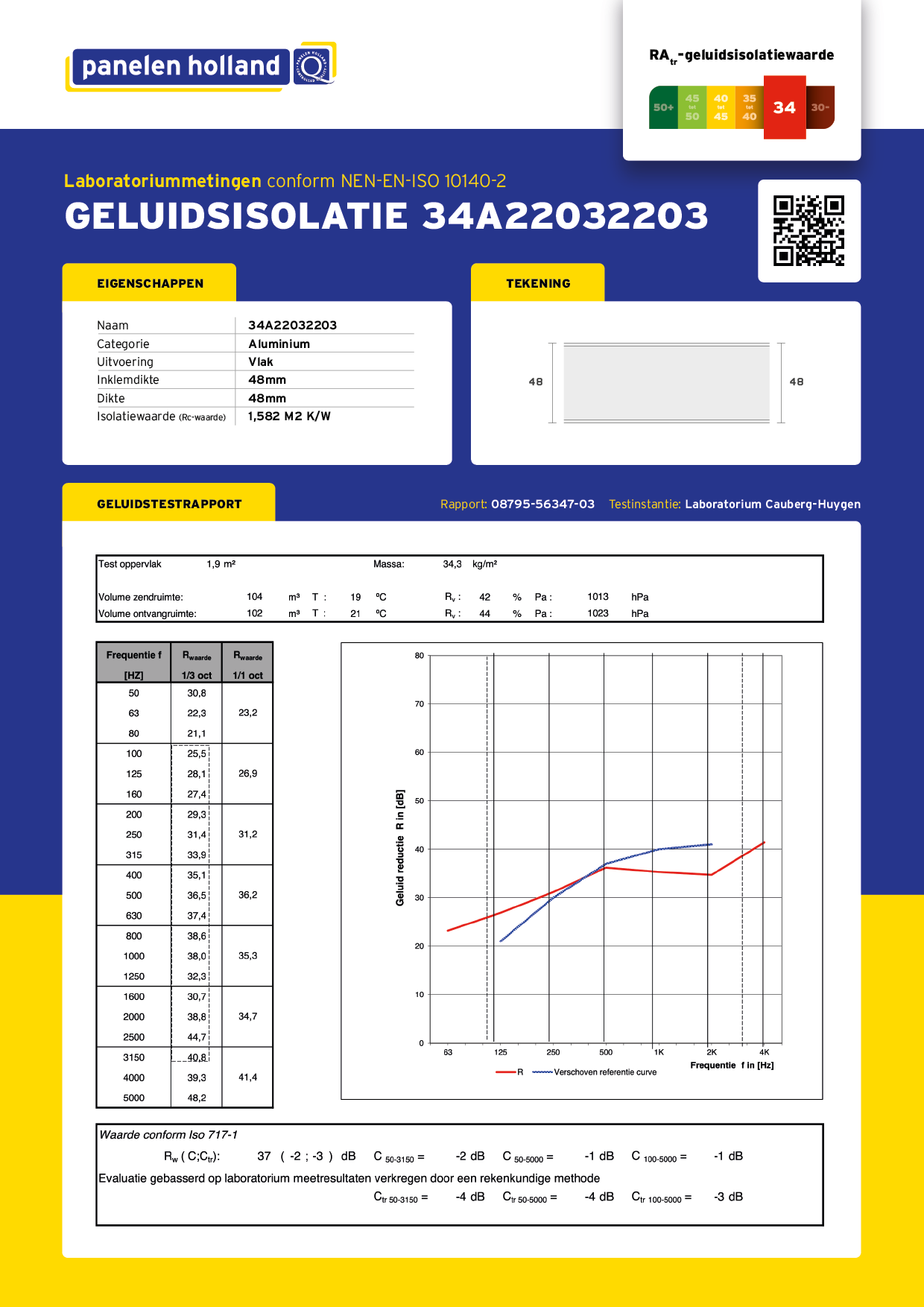

Het rapport gaat uit van een testoppervlak van 1,9 m². De zendruimte meet 104 m³, de ontvangruimte 102 m³. Rapport 08795-56347-03 geeft daarnaast de geluidsreductie per tertsband, van 50 tot 5000 Hz. Let wel: de evaluatie berust op meetresultaten die via een rekenkundige methode tot stand kwamen. Zo staat het op het blad, en zo geven wij het door.
Technische specificaties van Geluidsisolatie 34A22032203
Hieronder vindt u bovendien de belangrijkste technische eigenschappen op een rij:
- categorie: aluminium, uitvoering vlak
- inklemdikte: 48 mm
- totale dikte: 48 mm
- massa: 34,3 kg/m²
- isolatiewaarde (Rc-waarde): 1,582 m² K/W
- RA_tr geluidsisolatiewaarde: 34 dB
- gewogen geluidsisolatie-index Rw: 37 dB
- spectrumaanpassingstermen: C = -2 dB en Ctr = -3 dB
- testoppervlak: 1,9 m²
- getest conform NEN-EN-ISO 10140-2, beoordeeld volgens ISO 717-1
- testinstantie: Laboratorium Cauberg-Huygen, rapport 08795-56347-03
RA_tr 34 dB: wat betekent deze waarde?
De Rw bundelt de geluidsisolatie over het hele spectrum in één getal. Hier komt dat uit op 37 dB. ISO 717-1 zet daar echter twee correcties naast, namelijk C en Ctr.
Die termen bedragen -2 dB en -3 dB. De Ctr hoort bij laagfrequent buitengeluid, zoals wegverkeer. Rw plus Ctr geeft daarom een RA_tr van 34 dB, waarmee Geluidsisolatie 34A22032203 op onze website in de klasse van 30 tot 35 dB valt.
Over de bredere meetbereiken loopt de Ctr op tot -4 dB. Het verschil blijft dus binnen één decibel. Neemt u de laagste tonen mee, dan levert het paneel iets in.
Vlak paneel van 48 mm met 34,3 kg per vierkante meter
Een vlak paneel heeft één dikte over het hele vlak. De sponning neemt hier dus 48 mm op, zonder aflopende rand. Dat houdt de aansluiting op profielen voorspelbaar.
Het lage gewicht maakt vervolgens het verschil op de bouwplaats. Met 34,3 kg per vierkante meter blijft Geluidsisolatie 34A22032203 hanteerbaar, ook bij grotere formaten. U hoeft het beslag daar dus niet op te verzwaren.
De Rc-waarde bedraagt daarnaast 1,582 m² K/W. Daarmee levert het paneel een nette bijdrage aan de thermische schil. Weegt de energie-eis zwaar, kies dan een variant met een hogere Rc.
Voldoet aan de eisen van morgen
Dit paneel doorliep strikte beoordelingsprotocollen bij een onafhankelijk laboratorium. Daardoor voldoet het aan de eisen, wet- en regelgeving rond geluidsisolatie. Dat telt bovendien extra door de Wet Kwaliteitsborging voor het bouwen, kortweg de WKB. Deze wet beoogt namelijk betere kwaliteit in bouwprojecten en een sterkere positie voor de bouwconsument.
Aantoonbare prestaties horen daardoor steeds vaker bij de opleverdocumentatie. Met Geluidsisolatie 34A22032203 staat u dus goed voorbereid. Het officiële testrapport ontvangt u op aanvraag.
