Geluidsisolatie 35A6303TP
Toepassingen
Dankzij glas, 39 mm en een RA_tr van 32 dB zetten opdrachtgevers Geluidsisolatie 35A6303TP breed in. Denk bijvoorbeeld aan:
- renovatieprojecten met een bestaande sponning van 39 mm
- puien en gevelvlakken met behoefte aan daglicht
- interne scheidingswanden tussen kantoren en spreekruimtes
- gevels met een gematigde geluidsbelasting van buiten
- scholen, hotels en zorginstellingen met lichte akoestische eisen
- constructies waarin extra inbouwdiepte simpelweg ontbreekt
Twijfelt u over de aansluiting op uw bestek? Stuur ons uw sponningmaat en geluidseis, dan rekenen wij met u mee.
De voordelen op een rij
Kortom, dit levert dit slanke glaspaneel u op:
- Hoge geluidsreductie, want de RA_tr bedraagt 32 dB en de Rw 35 dB.
- Zeer compacte opbouw, namelijk 39 mm in totaal.
- Vlakke uitvoering, zodat de sponning maar één maat hoeft op te nemen.
- Glazen paneel, zodat daglicht de ruimte in blijft komen.
- Onafhankelijk getest, namelijk door LBP SIGHT conform NEN 20140 en DIN 52210.
- Heldere documentatie, want rapport R085677aa,00001,hve is op aanvraag beschikbaar.
- WKB-klaar, omdat het aansluit op de eisen van de nieuwe wetgeving.
- Op maat leverbaar, zodat het paneel exact op uw project past.
Veelgestelde vragen
Wat houdt een vlakke uitvoering in?
Een vlak paneel heeft over het hele oppervlak dezelfde dikte, hier dus 39 mm. Een verjongde rand ontbreekt daardoor. De sponning hoeft immers maar één maat op te nemen.
Waarin verschilt dit paneel van de 35A6303NP?
Akoestisch liggen beide panelen gelijk, namelijk 39 mm met Rw 35 dB en RA_tr 32 dB. Het verschil zit in de Rc-waarde, want de NP-uitvoering haalt 1,572 m² K/W tegenover 1,18 hier. Weegt warmte-isolatie mee, kijk dan naar die variant.
Isoleert dit paneel ook tegen warmte?
In beperkte mate, namelijk met een Rc-waarde van 1,18 m² K/W. Voor een hogere thermische prestatie adviseren wij een dikkere opbouw. Onze adviseurs rekenen dat graag voor u door.
Is het testrapport beschikbaar voor mijn project?
Ja. Rapport R085677aa,00001,hve van LBP SIGHT ontvangt u op aanvraag. Dat komt bovendien goed van pas bij oplevering en kwaliteitsborging.
Levert Panelen Holland dit paneel op maat?
Zeker. Wij produceren elk paneel namelijk op de maten van uw project. Zo sluit het exact aan op constructie en beslag.
Geluidsisolatie 35A6303TP: de conclusie
Geluidsisolatie 35A6303TP is al met al het slanke glaspaneel voor projecten met weinig inbouwdiepte. Met 39 mm, een RA_tr van 32 dB en een Rw van 35 dB levert het meetbare prestatie zonder extra ruimte te vragen. Bovendien produceert Panelen Holland het op maat, onderbouwd met rapport R085677aa,00001,hve van LBP SIGHT.
Geluidsisolatie 35A6303TP
Geluidsisolatie 35A6303TP is het slanke glazen geluidspaneel van Panelen Holland met een RA_tr van 32 dB. Het paneel meet 39 mm, zowel in inklemdikte als in totale dikte. LBP SIGHT mat die prestatie in het laboratorium, conform NEN 20140 en DIN 52210. Rapport R085677aa,00001,hve legt vervolgens elke meetwaarde vast.
Een slank paneel roept namelijk al snel twijfel op over de akoestiek. Toch hoeft dunner niet zwakker uit te pakken, mits de opbouw klopt. Daarom laten wij elk paneel doormeten en leveren wij de cijfers erbij. Zo kiest u op harde waarden en niet op gevoel.
Wat maakt Geluidsisolatie 35A6303TP bijzonder?
Dit paneel valt in de categorie glas en kent een vlakke uitvoering. Inklemdikte en totale dikte bedragen allebei 39 mm. Een verjongde rand ontbreekt hier dus volledig.
Die gelijke maat houdt het rekenwerk eenvoudig. De sponning hoeft namelijk maar één dikte op te nemen, van rand tot rand. Bij bestaande profielen scheelt dat aanpassingen.
Daarnaast laat glas licht door. Staal en aluminium geven daarentegen een dicht vlak. Voor puien, wanden en scheidingen weegt die lichtinval vaak zwaar mee.
Tot slot maken wij dit paneel op projectmaat. U geeft de afmetingen en de sponning door, en wij leveren het paneel passend. Zo hoeft de uitvoerder op de bouwplaats niets meer bij te werken.

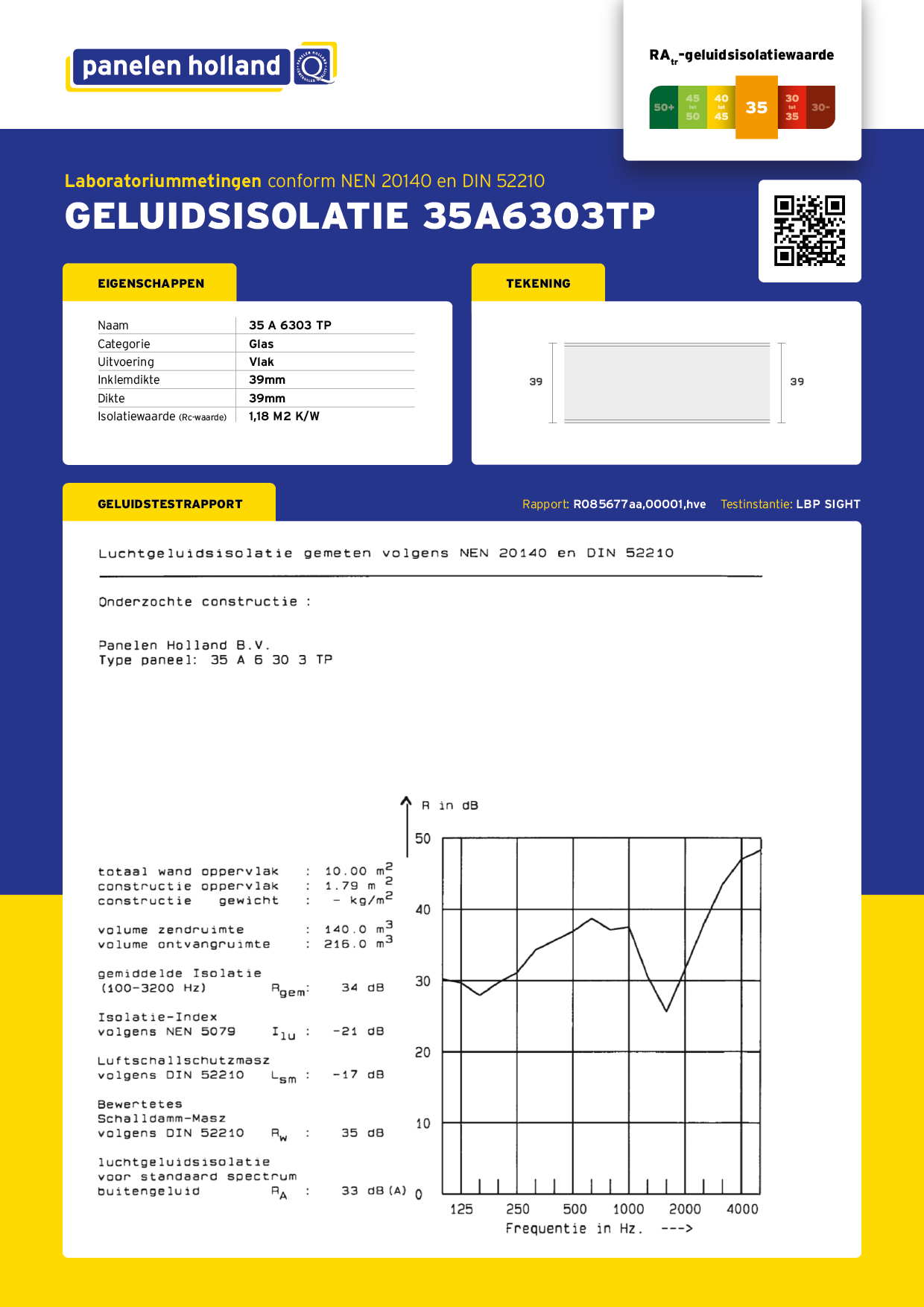

Geluidsisolatie 35A6303TP: getest conform NEN 20140 en DIN 52210
LBP SIGHT voerde de metingen uit als onafhankelijke testinstantie. Beide normen gelden bovendien als erkende meetmethode voor luchtgeluidsisolatie. De uitkomsten staan daardoor niet ter discussie.
Het laboratorium onderzocht een constructieoppervlak van 1,79 m², binnen een wand van 10,00 m². De zendruimte had een volume van 140 m³, de ontvangruimte 216 m³. Rapport R085677aa,00001,hve bevat daarnaast de volledige meetreeks. Daarmee toont u bij oplevering eenvoudig aan dat het paneel presteert zoals opgegeven.
Technische specificaties van Geluidsisolatie 35A6303TP
Hieronder vindt u bovendien alle vastgelegde eigenschappen op een rij:
- categorie: glas, uitvoering vlak
- inklemdikte: 39 mm
- totale dikte: 39 mm
- isolatiewaarde (Rc-waarde): 1,18 m² K/W
- RA_tr geluidsisolatiewaarde: 32 dB
- gewogen geluidsisolatiegetal Rw: 35 dB
- gemiddelde isolatie (Rgem, 100 tot 3200 Hz): 34 dB
- isolatie-index volgens NEN 5079 (Ilu): -21 dB
- luchtgeluidsisolatie standaardspectrum buitengeluid (RA): 33 dB(A)
- constructieoppervlak: 1,79 m²
- getest conform NEN 20140 en DIN 52210
- testinstantie: LBP SIGHT, rapport R085677aa,00001,hve
RA_tr 32 dB: wat betekent deze waarde?
De RA_tr beschrijft de isolatie tegen standaard buitengeluid, zoals wegverkeer. Onze website hanteert namelijk die waarde als klassering. Geluidsisolatie 35A6303TP valt daarmee in de band van 30 tot 35 dB.
Het gewogen geluidsisolatiegetal Rw ligt met 35 dB drie decibel hoger. Dat verschil is normaal, want Rw weegt hoge tonen zwaarder mee. Verkeerslawaai bestaat daarentegen vooral uit lage tonen.
Over 100 tot 3200 Hz komt de gemiddelde isolatie uit op 34 dB. De isolatie-index volgens NEN 5079 noteert echter -21 dB. Bij zwaar laagfrequent lawaai adviseren wij daarom een dikker of verjongd paneel.
Vlak glas van 39 mm: compact en voorspelbaar
Een vlakke uitvoering houdt de opbouw simpel. Het paneel heeft immers over het hele vlak dezelfde dikte. Aansluitingen op profielen en beslag blijven daardoor voorspelbaar.
Juist bij renovatie telt die eigenschap zwaar. Bestaande sponningen bieden zelden extra diepte. Geluidsisolatie 35A6303TP vervangt de invulling dus zonder aanpassing van de pui.
De Rc-waarde bedraagt daarentegen 1,18 m² K/W. Thermisch isoleren vraagt namelijk om massa en luchtlagen, en die ruimte ontbreekt bij 39 mm. Weegt de energieprestatie zwaar, kies dan een dikkere variant.
Toch vraagt Geluidsisolatie 35A6303TP maar 39 mm sponningdiepte. Daardoor past het paneel ook in systeemwanden en binnenpuien met slanke profielen. Vraag ons gerust naar de aansluitdetails die daarbij horen.
Voldoet aan de eisen van morgen
Geluidsisolatie 35A6303TP doorliep strikte testprotocollen in een onafhankelijk laboratorium. Daardoor sluit het paneel aan op de eisen, wet- en regelgeving rond geluidsisolatie. De Wet Kwaliteitsborging WKB voor het bouwen maakt die onderbouwing bovendien belangrijker. Deze wet wil immers de kwaliteit van bouwprojecten verhogen en de bouwconsument sterker positioneren.
Een kwaliteitsborger vraagt bij oplevering om een blad met paneelnaam, norm en rapportnummer. Die drie gegevens staan hier gewoon vermeld. Discussie achteraf voorkomt u zo eenvoudig.
Opleverdossiers vragen daarom steeds vaker om aantoonbare prestaties. Met een vastgelegde RA_tr en een compleet meetrapport staat u dus stevig. Het officiële testrapport ontvangt u op aanvraag.
