Geluidsisolatie 37B2102654
Toepassingen
Dankzij staal, brandklasse B en de verjongde rand is Geluidsisolatie 37B2102654 bovendien breed inzetbaar. Denk bijvoorbeeld aan:
- industriële faciliteiten met geluidsproducerende installaties
- gevelvlakken zonder doorzicht, zoals borstweringen en paneelvullingen
- gebouwen waar brandklasse B een harde eis is
- renovatieprojecten met een bestaande sponning van 40 mm
- utiliteitsbouw met strenge eisen aan brandgedrag
- verduurzamingsprojecten met een hoge Rc-eis
De voordelen op een rij
Kortom, dit zijn de belangrijkste voordelen van Geluidsisolatie 37B2102654:
- Robuuste stalen uitvoering, geschikt voor gevelvlakken zonder doorzicht.
- Brandklasse B, dus een zeer beperkte bijdrage aan brandvoortplanting.
- Hoge Rc-waarde, namelijk 2,94 m² K/W tegen warmteverlies.
- Verjongde rand, zodat 83 mm massa in een inklemdikte van 40 mm past.
- Gewogen geluidsisolatiegetal Rw van 40 dB over het volledige spectrum.
- Onafhankelijk getest, namelijk door LBP SIGHT conform NEN 20140 en DIN 52210.
- Heldere documentatie, want rapport RO85677aa,00001,hve is op aanvraag beschikbaar.
- Op maat leverbaar, zodat het paneel exact op uw project past.
Veelgestelde vragen
Wat betekent brandklasse B?
Brandklasse B komt uit de Europese indeling voor het brandgedrag van bouwmaterialen. Materialen in deze klasse leveren een zeer beperkte bijdrage aan brandvoortplanting. Alleen de onbrandbare klassen A1 en A2 scoren hoger.
Wat is het verschil met een glazen paneel?
Staal laat geen daglicht door, terwijl glas dat wel doet. Daar staat tegenover dat staal robuuster is en hier brandklasse B haalt. Voor gevelvlakken zonder doorzicht kiest u dus vaak staal.
Waarom ligt de RA_tr lager dan de Rw?
De Rw kijkt naar het hele spectrum, terwijl de RA_tr zich richt op lagefrequent buitengeluid. Lage tonen komen makkelijker door een paneel heen. Daarom valt de RA_tr van 34 dB lager uit dan de Rw van 40 dB.
Is het testrapport beschikbaar voor mijn project?
Ja. Rapport RO85677aa,00001,hve van LBP SIGHT ontvangt u namelijk op aanvraag. Dat is bovendien handig wanneer aantoonbare prestaties bij de opleverdocumentatie horen.
Levert Panelen Holland dit paneel op maat?
Zeker. Wij produceren elk paneel namelijk op de specificaties van uw project. Zo sluit het altijd nauwkeurig aan op de constructie.
Geluidsisolatie 37B2102654: de conclusie
Geluidsisolatie 37B2102654 is al met al een robuust stalen paneel dat meerdere eisen tegelijk afdekt. Met een Rw van 40 dB, brandklasse B, een Rc-waarde van 2,94 m² K/W en een verjongde rand van 40 mm haalt u veel uit één plaat. Bovendien produceert Panelen Holland het op maat, onderbouwd met rapport RO85677aa,00001,hve van LBP SIGHT.
Geluidsisolatie 37B2102654
Geluidsisolatie 37B2102654 is het verjongde stalen geluidspaneel van Panelen Holland met een RA_tr van 34 dB. Staal onderscheidt zich hier van glas, want dit paneel is robuust en dicht. Bovendien valt het in brandklasse B en haalt het een Rc-waarde van 2,94 m² K/W. Met een opbouw van 83 mm en een inklemrand van 40 mm past het toch in een ondiepe sponning.
Rust, veiligheid en energieverlies komen in een gevel samen. Eén paneel bepaalt dus vaak meerdere prestaties tegelijk. Daarom leveren wij panelen met gemeten waarden, van industriële faciliteiten tot woningen. Zo weet u vooraf wat u in huis haalt.
Wat maakt Geluidsisolatie 37B2102654 bijzonder?
Dit paneel bestaat uit staal en heeft een verjongde rand. De opbouw meet namelijk 83 mm, terwijl die rand terugloopt naar 40 mm. Zo’n aflopende rand heet een verjonging.
Staal gedraagt zich anders dan glas. Het laat namelijk geen daglicht door, maar levert daar robuustheid voor terug. Voor gevelvlakken zonder doorzicht is dat vaak juist gewenst.
Geluidsisolatie 37B2102654 combineert dat bovendien met brandklasse B en een hoge Rc-waarde. U regelt geluid, brandgedrag en warmte-isolatie daarmee in één plaat.
Geluidsisolatie 37B2102654: getest conform NEN 20140 en DIN 52210
LBP SIGHT voerde de metingen uit in een gecertificeerd laboratorium. Die partij geldt namelijk als onafhankelijke en erkende testinstantie. De metingen volgden bovendien NEN 20140 en DIN 52210, allebei erkende normen voor luchtgeluidsisolatie.
Het laboratorium testte een constructieoppervlak van 1,79 m². De zendruimte had een volume van 140 m³, de ontvangruimte 216 m³. Rapport RO85677aa,00001,hve legt vervolgens alle meetwaarden vast. Daarmee onderbouwt u bij inspectie of oplevering eenvoudig dat het paneel presteert zoals opgegeven.

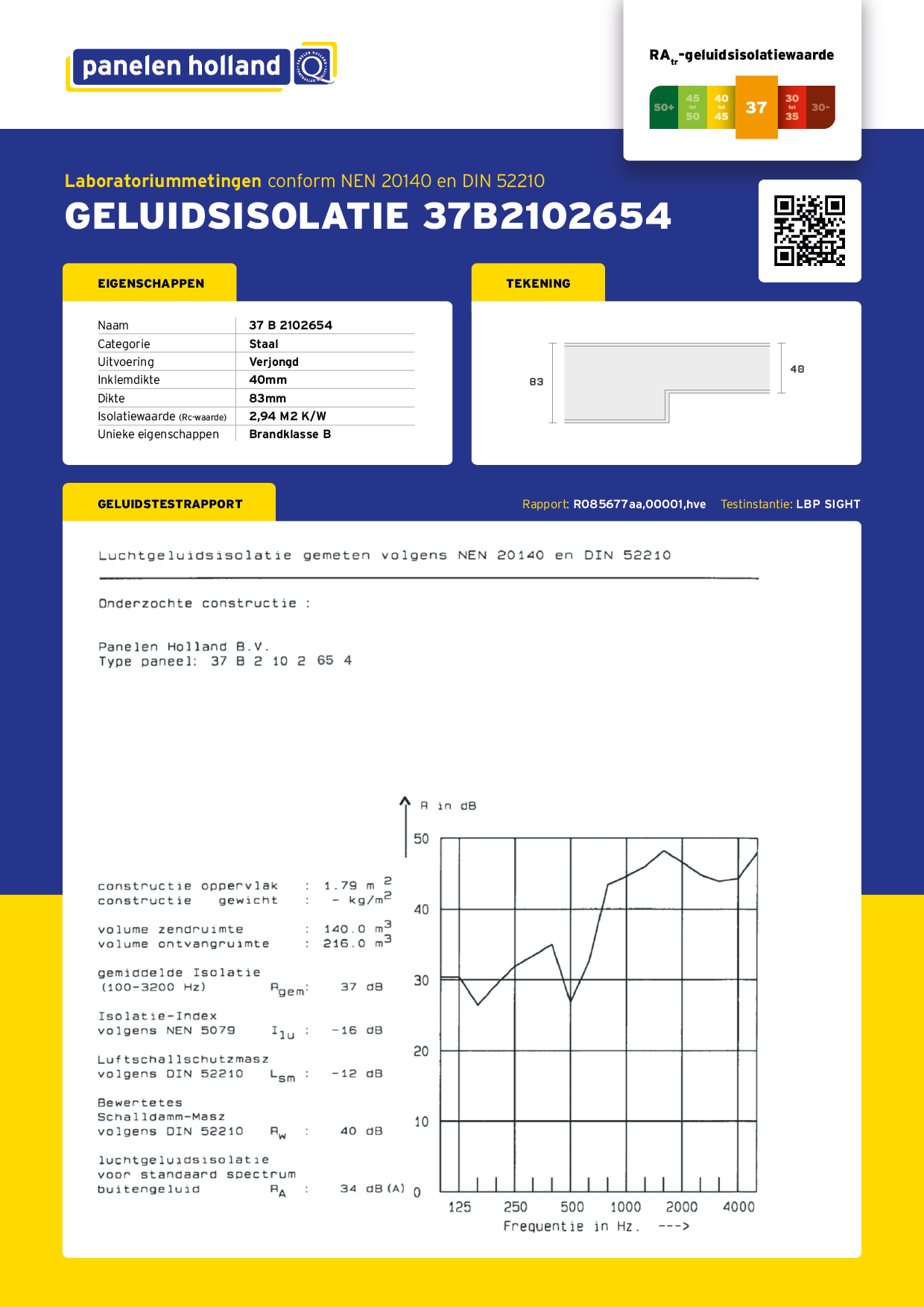

Technische specificaties van Geluidsisolatie 37B2102654
Hieronder vindt u bovendien de belangrijkste technische eigenschappen op een rij:
- categorie: staal, uitvoering verjongd
- inklemdikte: 40 mm
- totale dikte: 83 mm
- isolatiewaarde (Rc-waarde): 2,94 m² K/W
- unieke eigenschappen: brandklasse B

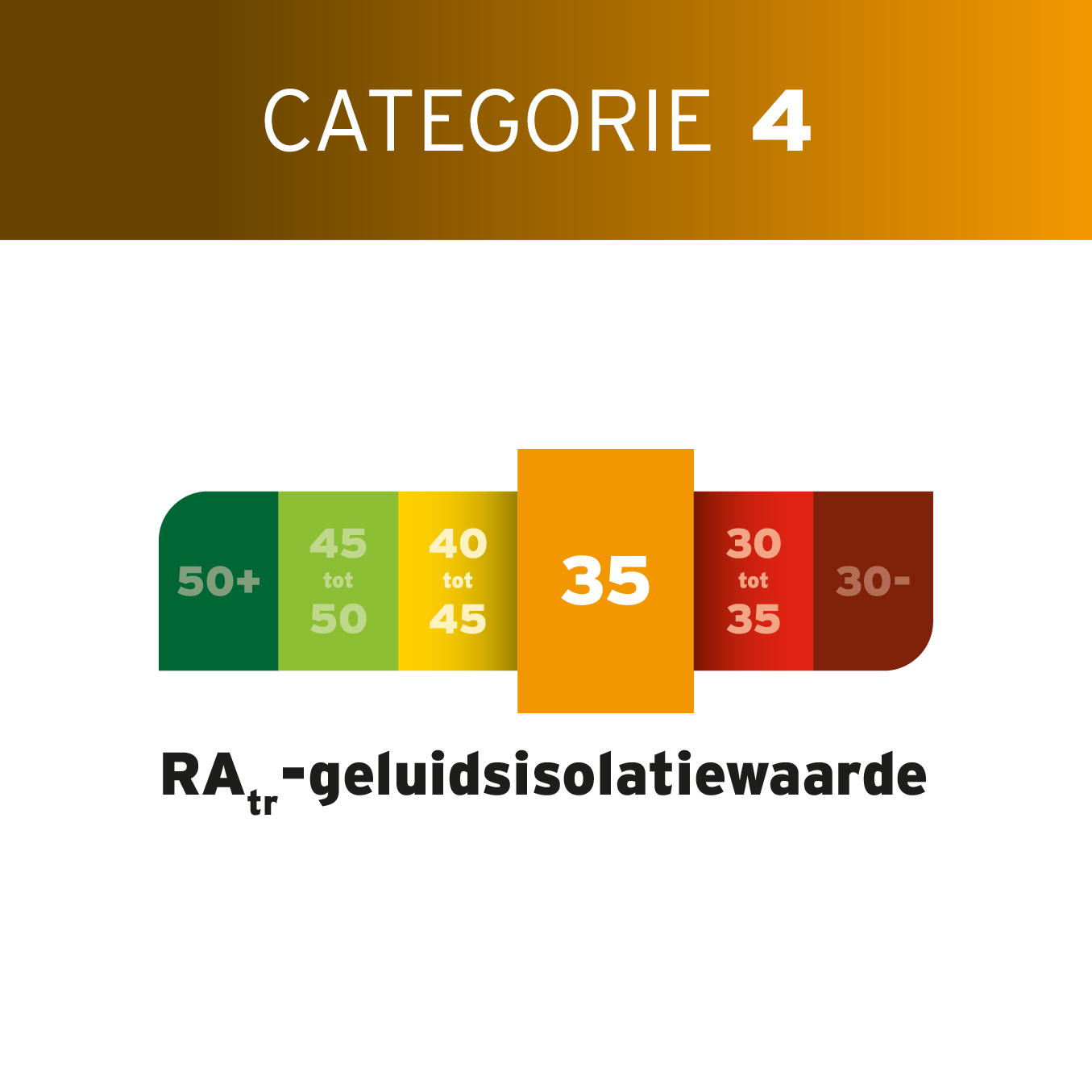

- RA_tr geluidsisolatiewaarde: 34 dB
- gewogen geluidsisolatiegetal Rw: 40 dB
- gemiddelde isolatie (Rgem, 100 tot 3200 Hz): 37 dB
- isolatie-index volgens NEN 5079 (Ilu): -16 dB
- luchtgeluidsisolatie standaardspectrum buitengeluid (RA): 34 dB(A)
- constructieoppervlak: 1,79 m²
- getest conform NEN 20140 en DIN 52210
- testinstantie: LBP SIGHT, rapport RO85677aa,00001,hve
RA_tr 34 dB en Rw 40 dB: wat betekenen deze waarden?
De Rw geeft de gewogen geluidsisolatie over het hele spectrum weer. Dit paneel scoort daarop 40 dB. De RA_tr kijkt echter naar lagefrequent buitengeluid, zoals wegverkeer, en komt uit op 34 dB.
Dat verschil van zes decibel verdient uitleg. Lage tonen dringen namelijk makkelijker door een paneel dan hoge tonen. De isolatie-index van -16 dB volgens NEN 5079 bevestigt dat patroon.
Kies daarom bewust op basis van uw geluidsbron. Bij machinegeluid of stemgeluid telt de Rw van 40 dB zwaar mee. Bij zwaar verkeerslawaai kijkt u echter vooral naar de RA_tr.
Brandklasse B: beperkte bijdrage aan brand
Dit paneel valt in brandklasse B. Die klasse hoort bij de Europese indeling voor het brandgedrag van bouwmaterialen. Alleen de onbrandbare klassen A1 en A2 scoren hoger.
Materialen in klasse B leveren dus een zeer beperkte bijdrage aan brandvoortplanting. In veel gebouwen is dat een harde eis, bijvoorbeeld langs vluchtroutes. Zeker in de utiliteitsbouw komt die eis regelmatig terug.
Combineer dat met de akoestische prestatie, en u dekt twee eisen met één plaat af.
Verjongd staal: 83 mm in een inklemdikte van 40 mm
Massa bepaalt bij geluidsisolatie veel. Toch legt de sponning in de praktijk de grens op. De verjonging haalt die spanning weg, want alleen de rand loopt terug naar 40 mm.
Zo benut u de volle 83 mm zonder uw profielen aan te passen. Dat scheelt tijd, en het voorkomt ingrepen aan de constructie.
De Rc-waarde van 2,94 m² K/W hoort daarnaast bij de hogere waarden uit ons assortiment. Geluidsisolatie 37B2102654 beperkt het warmteverlies via de gevel dus stevig. Bij verduurzaming weegt dat zwaar mee.
Voldoet aan de eisen van morgen
Dit paneel doorliep strikte testprotocollen. Het voldoet daarmee aan de eisen, wet- en regelgeving rond geluidsisolatie. Die onderbouwing telt bovendien extra zwaar door de Wet Kwaliteitsborging voor het bouwen, kortweg de WKB. Deze wet verbetert namelijk de kwaliteit van bouwprojecten en versterkt de positie van de bouwconsument.
Aantoonbare prestaties worden zo een harde eis. Met Geluidsisolatie 37B2102654 loopt u daarop vooruit. Het officiële testrapport ontvangt u daarnaast op aanvraag.
