Toepassingen

Vanwege het lage gewicht en de evenwichtige geluidswering kiezen opdrachtgevers Geluidsisolatie 29A2203202 vooral voor:

  • renovatie van oudere kozijnen met een beperkte draagkracht
  • dichte vullingen in aluminium puien met een sponning van 47 mm
  • borstweringen aan een woonstraat of binnenplaats
  • kantoren en praktijken met een gematigde geluidsbelasting
  • interne wanden waar stemmen gedempt moeten worden
  • grote series vullingen, waar snelle montage tijd bespaart

Twijfelt u of deze waarde voor uw situatie volstaat? Stuur ons de geluidseis, dan vergelijken wij die met het rapport.

De voordelen op een rij

Kortom, Geluidsisolatie 29A2203202 biedt u:

  • Onderbouwde geluidsreductie, want de RA_tr bedraagt 29 dB en de Rw 31 dB.
  • Zeer kleine correctie voor verkeersgeluid, namelijk een Ctr van -2 dB.
  • Laag gewicht, namelijk 16,4 kg/m².
  • Goede thermische prestatie, dus een Rc-waarde van 1,582 m² K/W.
  • Vlakke uitvoering, zodat de sponning één maat van 47 mm opneemt.
  • Onafhankelijk beoordeeld, namelijk door Laboratorium Cauberg-Huygen conform NEN-EN-ISO 10140-2.
  • Heldere documentatie, want rapport 08795-56347-03 is op aanvraag beschikbaar.
  • WKB-klaar, omdat het aansluit op de eisen van de nieuwe wetgeving.
  • Op maat leverbaar, zodat het paneel exact op uw project past.

Veelgestelde vragen

Waarin verschilt dit paneel van de 29A2203201?

Beide panelen halen een RA_tr van 29 dB en een Rc-waarde van 1,582 m² K/W. De 29A2203201 is echter 46 mm dik en weegt 18,7 kg/m², met een Rw van 32 dB. Dit paneel is 47 mm dik, weegt maar 16,4 kg/m² en heeft een Rw van 31 dB. Telt elk kilo, dan is dit paneel dus de lichtere keuze bij dezelfde RA_tr.

Wat betekent een Ctr van -2 dB?

De Ctr corrigeert de Rw voor het lage geluid van verkeer. Een kleine correctie betekent dat het paneel die lage tonen relatief goed tegenhoudt.

Waar ligt de zwakke plek in het spectrum?

Tussen 2000 en 3150 Hz zakt de isolatie naar zo’n 26 tot 27 dB. Speelt daar veel geluid op uw locatie, overleg dan met uw adviseur over een zwaarder paneel.

Isoleert dit paneel ook tegen warmte?

Ja, want de Rc-waarde bedraagt 1,582 m² K/W. Het paneel draagt dus bij aan de thermische schil.

Levert Panelen Holland dit paneel op maat?

Zeker. Wij maken elk paneel op de afmetingen van uw project, zodat het naadloos in kozijn of pui past.

Geluidsisolatie 29A2203202

Geluidsisolatie 29A2203202 is een vlak aluminium paneel van Panelen Holland met een dikte van 47 mm en een RA_tr van 29 dB. Met 16,4 kg/m² is het bovendien opvallend licht. Laboratorium Cauberg-Huygen beoordeelde de geluidsisolatie op basis van metingen conform NEN-EN-ISO 10140-2.

Een licht paneel isoleert meestal minder goed tegen het lage geluid van verkeer. Bij dit paneel valt dat verlies echter erg klein uit. Daardoor krijgt u een gelijkmatige geluidswering bij een laag gewicht. Panelen Holland legt elke waarde vast in een laboratoriumrapport, zodat u precies weet wat u kiest.

Wat maakt Geluidsisolatie 29A2203202 bijzonder?

Het meest opvallend is de kleine afstand tussen Rw en RA_tr. De Rw bedraagt 31 dB en de RA_tr 29 dB, dus het verschil is slechts 2 dB. Bij veel andere panelen loopt dat verschil op tot 5 dB of meer.

Daarnaast combineert het paneel een laag gewicht met een Rc-waarde van 1,582 m² K/W. U isoleert dus tegen warmte zonder de constructie zwaar te belasten. Bovendien blijft aluminium jarenlang strak, want het roest niet en vraagt weinig onderhoud.

Geluidsisolatie 29A2203202: beoordeeld conform NEN-EN-ISO 10140-2

Laboratorium Cauberg-Huygen voerde de laboratoriummetingen onafhankelijk uit. NEN-EN-ISO 10140-2 schrijft immers precies voor hoe een lab luchtgeluidsisolatie bepaalt. De enkelgetallen volgen vervolgens uit ISO 717-1.

Volgens het blad is de evaluatie rekenkundig gemaakt op basis van de meetresultaten. Wij spreken daarom consequent van beoordeelde waarden. Het proefstuk besloeg 1,9 m², met een zendruimte van 104 m³ en een ontvangruimte van 102 m³. Rapport 08795-56347-03 bevat de waarden per tertsband, van 50 tot 5000 Hz.

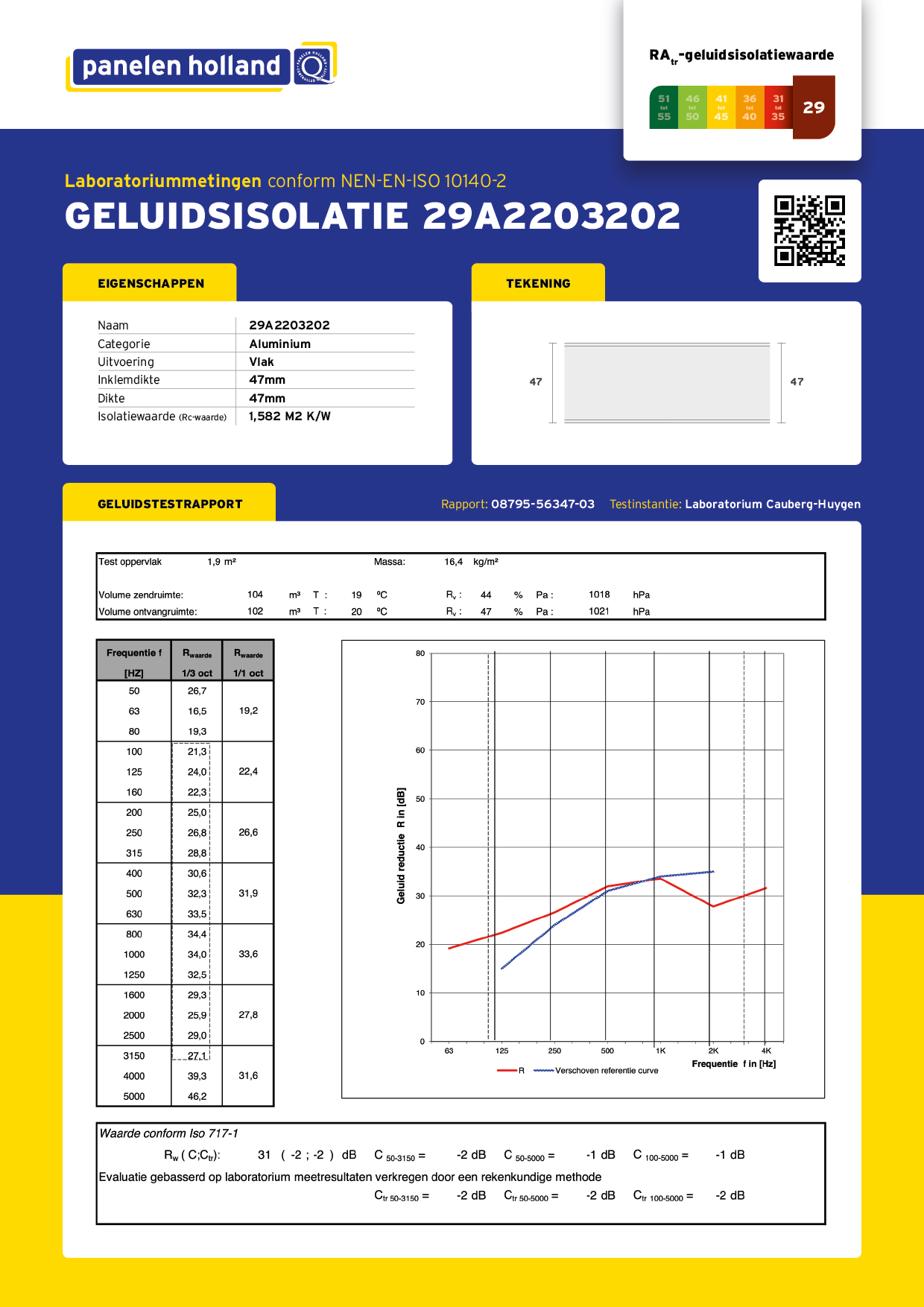

Technische specificaties van Geluidsisolatie 29A2203202

Dit zijn de gegevens van het blad:

  • categorie: aluminium, uitvoering vlak
  • inklemdikte: 47 mm
  • totale dikte: 47 mm
  • massa: 16,4 kg/m²
  • isolatiewaarde (Rc-waarde): 1,582 m² K/W
  • RA_tr geluidsisolatiewaarde: 29 dB
  • gewogen geluidsisolatie-index Rw: 31 dB
  • spectrumaanpassingstermen: C = -2 dB en Ctr = -2 dB
  • testoppervlak: 1,9 m²
  • volume zendruimte: 104 m³, volume ontvangruimte: 102 m³
  • laboratoriummetingen conform NEN-EN-ISO 10140-2, beoordeeld volgens ISO 717-1
  • testinstantie: Laboratorium Cauberg-Huygen, rapport 08795-56347-03

RA_tr 29 dB: wat betekent deze waarde?

De RA_tr geeft weer hoeveel verkeersgeluid een paneel buiten houdt. Onze website gebruikt deze waarde om panelen in te delen. Met 29 dB valt dit paneel onder de laagste band van de badge en hoort het dus bij onze lichtste klasse.

Het rapport noemt een Rw van 31 dB. Daar gaat een Ctr van -2 dB af, wat de 29 dB van de badge oplevert. De term C is eveneens -2 dB, zodat het paneel voor leefgeluid vrijwel hetzelfde scoort.

Kijkt u naar de meetreeks, dan ziet u een duidelijke top in het middengebied. Bij 800 Hz haalt het paneel 34,4 dB en bij 1000 Hz 34,0 dB. Tussen 2000 en 3150 Hz zakt de waarde echter naar ongeveer 26 tot 27 dB. Daarna stijgt de curve weer, tot 46,2 dB bij 5000 Hz.

Vlak aluminium van 47 mm: licht in de hand

Een vlakke uitvoering betekent dat inklemdikte en totale dikte gelijk zijn. Hier gaat het in beide gevallen om 47 mm. Uw kozijn of pui hoeft daardoor maar één maat op te nemen.

Met 16,4 kg/m² hanteert één monteur het paneel bovendien zonder moeite. Ook beslag en profielen krijgen weinig gewicht te dragen. Dat maakt Geluidsisolatie 29A2203202 interessant voor renovatie, waar bestaande kozijnen niet altijd extra belasting aankunnen.

Voldoet aan de eisen van morgen

Geluidsisolatie 29A2203202 is beoordeeld door een onafhankelijk laboratorium volgens een erkende Europese norm. Zo heeft u een sluitend document als een opdrachtgever of controleur vragen stelt. De Wet Kwaliteitsborging voor het bouwen (WKB) maakt die onderbouwing bovendien belangrijker. Deze wet wil namelijk de bouwkwaliteit verhogen en de positie van de bouwconsument verstevigen.

Het is dus verstandig om per gevelvlak te kunnen laten zien welk paneel u gebruikt. Paneelnaam, norm en rapportnummer staan daarom samen op het blad. Het officiële testrapport is op aanvraag beschikbaar.

Geluidsisolatie 29A2203202: de conclusie

Geluidsisolatie 29A2203202 is al met al een licht aluminium paneel met een opvallend gelijkmatige geluidswering. Het haalt een RA_tr van 29 dB en een Rw van 31 dB, met een Rc-waarde van 1,582 m² K/W. Met 16,4 kg/m² ontziet het bovendien kozijn en beslag. Panelen Holland levert het op maat, onderbouwd met rapport 08795-56347-03.
