Geluidsisolatie 29A24032

Toepassingen
Vanwege de hoge Rw en de sterke middentonen zetten opdrachtgevers Geluidsisolatie 29A24032 vooral in voor:
- scheidingen tussen kantoren, spreekkamers en vergaderruimtes
- puien langs een schoolplein, terras of sportveld
- vullingen bij werkplaatsen en productieruimtes met hoogfrequent geluid
- dichte vullingen in aluminium puien met een sponning van 47 mm
- gevels aan een woonstraat zonder zwaar vrachtverkeer
- projecten waarin privacy van gesprekken telt
Twijfelt u welk profiel bij uw situatie past? Stuur ons de geluidseis en de bron van het geluid, dan leggen wij de rapportwaarden ernaast.
De voordelen op een rij
Kortom, Geluidsisolatie 29A24032 biedt u:
- Hoge Rw, namelijk 38 dB over het volledige spectrum.
- Sterke middentonen, want vanaf 500 Hz ligt de isolatie boven de 45 dB.
- Onderbouwde waarde voor verkeersgeluid, namelijk een RA_tr van 29 dB.
- Thermische bijdrage, dus een Rc-waarde van 1,167 m² K/W.
- Vlakke uitvoering, zodat de sponning één maat van 47 mm opneemt.
- Onafhankelijk beoordeeld, namelijk door Laboratorium Cauberg-Huygen.
- Heldere documentatie, want rapport 08795-56347-03 is op aanvraag beschikbaar.
- WKB-klaar, omdat het aansluit op de eisen van de nieuwe wetgeving.
- Op maat leverbaar, zodat het paneel exact op uw project past.
Veelgestelde vragen
Waarom is de RA_tr zoveel lager dan de Rw?
De RA_tr weegt het lage geluid van verkeer zwaar mee. Juist daar isoleert dit paneel minder, met waarden rond 15 dB tussen 80 en 160 Hz. De rekenmethode trekt daarom 9 dB af van de Rw.
Waarin verschilt dit paneel van de 29A2203202?
Beide panelen zijn vlak aluminium van 47 mm en halen een RA_tr van 29 dB. De 29A2203202 heeft echter een Rw van 31 dB, een Ctr van -2 dB en een Rc-waarde van 1,582 m² K/W. Dit paneel haalt een Rw van 38 dB, maar heeft een Ctr van -9 dB en een Rc-waarde van 1,167 m² K/W. Gaat het om stemmen, kies dan dit paneel. Gaat het om verkeersgebrom of warmte, dan past de 29A2203202 beter.
Is dit paneel geschikt voor een gevel aan een drukke weg?
Voor zwaar verkeer raden wij een paneel uit een hogere klasse aan. Aan een woonstraat volstaat 29 dB vaak wel. Stuur ons de geluidseis, dan rekenen wij met u mee.
Is het testrapport beschikbaar voor mijn project?
Ja. Wij sturen u rapport 08795-56347-03 op aanvraag, zodat u het aan uw dossier kunt toevoegen.
Levert Panelen Holland dit paneel op maat?
Zeker. Wij maken elk paneel op de afmetingen van uw project, zodat het precies in kozijn of pui past.
Geluidsisolatie 29A24032
Geluidsisolatie 29A24032 is een vlak aluminium paneel van Panelen Holland met een dikte van 47 mm en een Rw van 38 dB. Voor verkeersgeluid komt de RA_tr uit op 29 dB. Laboratorium Cauberg-Huygen beoordeelde de geluidsisolatie op basis van metingen conform NEN-EN-ISO 10140-2.
Twee getallen die 9 dB uit elkaar liggen, dat vraagt om uitleg. Het antwoord zit in het spectrum. Dit paneel houdt middelhoge en hoge tonen namelijk uitstekend tegen, terwijl laag gebrom makkelijker doorkomt. Daardoor past het vooral bij projecten waar stemmen, muziek of machinegeluid de hoofdrol spelen.
Wat maakt Geluidsisolatie 29A24032 bijzonder?
Het paneel valt in de categorie aluminium en kent een vlakke uitvoering. Inklemdikte en totale dikte zijn allebei 47 mm. Het weegt volgens het rapport 17,2 kg/m².
Opvallend is vooral de hoge Rw van 38 dB. Vanaf 500 Hz haalt het paneel steeds meer dan 45 dB, en bij 1000 Hz zelfs 50,6 dB. In het hoge gebied loopt de isolatie bovendien verder op, tot 62,7 dB bij 5000 Hz.
Daarnaast bedraagt de Rc-waarde 1,167 m² K/W. Aluminium roest bovendien niet en vraagt weinig onderhoud. Het gevelvlak blijft dus jarenlang strak.
Geluidsisolatie 29A24032: beoordeeld conform NEN-EN-ISO 10140-2
Laboratorium Cauberg-Huygen voerde de laboratoriummetingen onafhankelijk uit. Die Europese norm legt immers vast hoe een lab luchtgeluidsisolatie bepaalt. De enkelgetallen volgen vervolgens uit ISO 717-1.

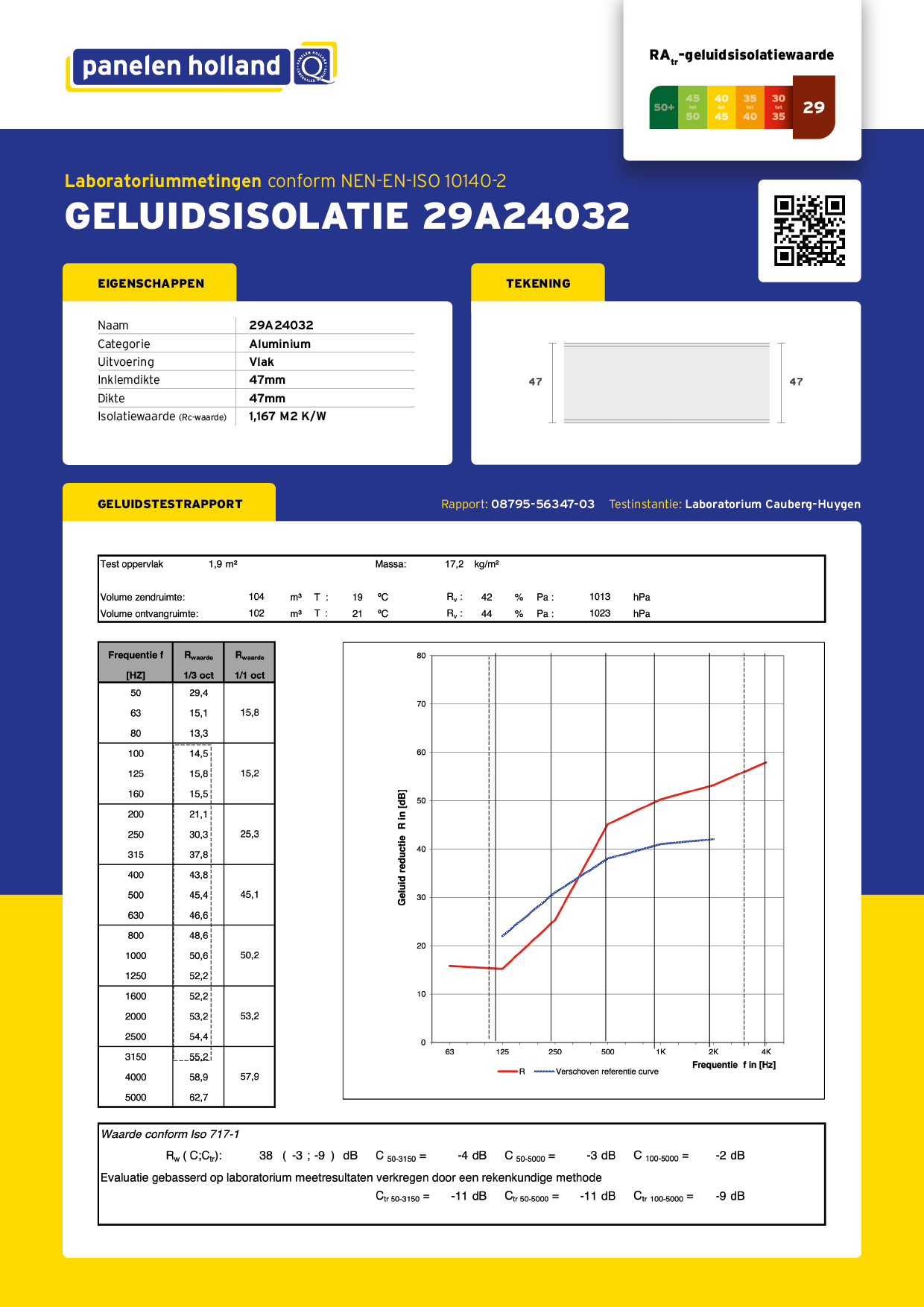

Volgens het blad is de evaluatie rekenkundig gemaakt op basis van de meetresultaten. Wij spreken daarom van beoordeelde waarden. Het proefstuk besloeg 1,9 m², met een zendruimte van 104 m³ en een ontvangruimte van 102 m³. Rapport 08795-56347-03 geeft de uitkomsten per tertsband, van 50 tot 5000 Hz.
Technische specificaties van Geluidsisolatie 29A24032
Hieronder vindt u de gegevens van het blad op een rij:
- categorie: aluminium, uitvoering vlak
- inklemdikte: 47 mm
- totale dikte: 47 mm
- massa: 17,2 kg/m²
- isolatiewaarde (Rc-waarde): 1,167 m² K/W
- RA_tr geluidsisolatiewaarde: 29 dB
- gewogen geluidsisolatie-index Rw: 38 dB
- spectrumaanpassingstermen: C = -3 dB en Ctr = -9 dB
- testoppervlak: 1,9 m²
- volume zendruimte: 104 m³, volume ontvangruimte: 102 m³
- laboratoriummetingen conform NEN-EN-ISO 10140-2, beoordeeld volgens ISO 717-1
- testinstantie: Laboratorium Cauberg-Huygen, rapport 08795-56347-03
RA_tr 29 dB: wat betekent deze waarde?
De RA_tr laat zien hoeveel verkeersgeluid een paneel buiten houdt. Onze website deelt alle panelen op die waarde in. Met 29 dB valt dit paneel net onder de band van 30 tot 35 dB.
Het rapport noteert een Rw van 38 dB met een Ctr van -9 dB. Samen leveren die de 29 dB van de badge op. De term C bedraagt daarentegen maar -3 dB. Voor leefgeluid, zoals stemmen en radio, scoort het paneel dus duidelijk beter dan voor verkeer.
De meetreeks maakt dat zichtbaar. Tussen 80 en 160 Hz blijft de isolatie steken op 13 tot 16 dB. Vanaf 250 Hz stijgt de curve echter snel, van 30,3 dB naar 45,4 dB bij 500 Hz.
Sterk op stemmen, zwakker op gebrom
Elk paneel heeft een eigen profiel. Dit paneel is op zijn sterkst in het gebied van spraak, muziek en de meeste machines. Wie vooral dat geluid wil tegenhouden, haalt met Geluidsisolatie 29A24032 dus veel uit 47 mm.
Laag geluid van vrachtverkeer, bussen of installaties komt daarentegen makkelijker door. Daarvoor kiest u beter een paneel met een kleine Ctr. Uw akoestisch adviseur kan het spectrum van uw locatie naast de meetreeks leggen.
Omdat de uitvoering vlak is, hoeft uw sponning bovendien maar één maat van 47 mm op te nemen. Met 17,2 kg/m² blijft de montage eenvoudig.
Voldoet aan de eisen van morgen
Geluidsisolatie 29A24032 is beoordeeld door een onafhankelijk laboratorium volgens een erkende Europese norm. Zo heeft u een helder document als een opdrachtgever of controleur vragen stelt. De Wet Kwaliteitsborging voor het bouwen (WKB) maakt die onderbouwing bovendien belangrijker. Deze wet wil namelijk de bouwkwaliteit verhogen en de positie van de bouwconsument verstevigen.
Bij een paneel met twee uiteenlopende getallen is een volledig rapport extra waardevol. Paneelnaam, norm en rapportnummer staan daarom samen op het blad. Het officiële testrapport is op aanvraag beschikbaar.
Geluidsisolatie 29A24032: de conclusie
Geluidsisolatie 29A24032 is al met al een vlak aluminium paneel van 47 mm met een uitgesproken profiel. De Rw van 38 dB maakt het sterk tegen stemmen en hoge tonen, terwijl de RA_tr voor verkeer op 29 dB uitkomt. Panelen Holland levert het op maat, onderbouwd met rapport 08795-56347-03.
