Geluidsisolatie 33B6391251
Toepassingen
Dankzij glas, de slanke opbouw en de kleine correctietermen is Geluidsisolatie 33B6391251 bovendien breed inzetbaar. Denk bijvoorbeeld aan:
- puien en gevelvlakken waar daglicht gewenst blijft
- gevels langs wegen met overwegend laagfrequent verkeersgeluid
- kantoren, spreekruimtes en gemeenschappelijke ruimtes
- renovatieprojecten met een bestaande sponning van 46 mm
- gevels met een gematigde geluidsbelasting van buiten
- projecten waarin het gewicht van het paneel meetelt
Twijfelt u of uw sponning 46 mm opneemt? Stuur ons uw profielen en maten, dan denken wij mee.
De voordelen op een rij
Kortom, dit zijn de belangrijkste voordelen van dit glazen paneel:
- Zeer kleine Ctr van -2 dB, waardoor de prestatie bij verkeersgeluid nauwelijks zakt.
- Nette geluidsreductie, want de RA_tr bedraagt 33 dB en de Rw 35 dB.
- Glazen uitvoering, zodat daglicht de ruimte in blijft komen.
- Slanke opbouw van 58,5 mm bij een gewicht van 38,6 kg/m².
- Verjongde rand, zodat de sponning 46 mm hoeft op te nemen.
- Beoordeeld volgens de actuele norm, namelijk NEN-EN-ISO 10140-2 en ISO 717-1.
- Heldere documentatie, want rapport 08795-56347-03 is op aanvraag beschikbaar.
- Op maat leverbaar, zodat het paneel exact op uw project past.
Veelgestelde vragen
Waarom is de Ctr van dit paneel zo klein?
De correctie blijft hier op -2 dB, terwijl die bij veel panelen verder oploopt. Dat betekent dat de geluidsreductie over het spectrum gelijkmatig verloopt. U levert bij verkeersgeluid dus nauwelijks in.
Waarin verschilt dit paneel van de 33B1076?
Beide zijn verjongde glazen panelen met een RA_tr van 33 dB. Dit paneel is echter slanker, namelijk 58,5 mm tegen 86 mm, maar het vraagt een diepere sponning van 46 mm. De 33B1076 heeft daarnaast een brandwerende kernplaat en een hogere Rc-waarde.
Wat betekenen de waarden C en Ctr?
Het zijn spectrumaanpassingstermen uit ISO 717-1. U telt ze bij de Rw op voor een bepaald geluidstype. Met een Ctr van -2 dB komt de Rw van 35 dB dus uit op een RA_tr van 33 dB.
Is het testrapport beschikbaar voor mijn project?
Ja. Rapport 08795-56347-03 van Laboratorium Cauberg-Huygen ontvangt u op aanvraag. Dat is bovendien handig wanneer aantoonbare prestaties bij de opleverdocumentatie horen.
Levert Panelen Holland dit paneel op maat?
Zeker. Wij produceren elk paneel namelijk op de specificaties van uw project. Zo sluit het exact aan op de constructie en het beslag.
Geluidsisolatie 33B6391251: de conclusie
Geluidsisolatie 33B6391251 is al met al het glazen paneel dat zijn prestatie opvallend goed vasthoudt. Met een RA_tr van 33 dB, een Ctr van slechts -2 dB en een slanke opbouw van 58,5 mm levert het bij verkeersgeluid nauwelijks in. Bovendien produceert Panelen Holland het op maat, onderbouwd met rapport 08795-56347-03 van Laboratorium Cauberg-Huygen.
Geluidsisolatie 33B6391251
Geluidsisolatie 33B6391251 is het verjongde glazen geluidspaneel van Panelen Holland met een RA_tr van 33 dB. Opvallend is vooral de spectrumaanpassingsterm Ctr, die hier op slechts -2 dB uitkomt. Het paneel houdt zijn prestatie bij verkeersgeluid dus vrijwel volledig vast. Laboratorium Cauberg-Huygen beoordeelde die waarden conform NEN-EN-ISO 10140-2.
Een hoge Rw zegt namelijk niet alles. Bij buitengeluid telt immers vooral wat er ná de correcties overblijft. Daarom kijken wij bij elk paneel naar het complete plaatje. Zo weet u welke prestatie u in de praktijk overhoudt.
Wat maakt Geluidsisolatie 33B6391251 bijzonder?
Dit paneel bestaat uit glas en heeft een verjongde rand. De totale opbouw meet 58,5 mm, terwijl de inklemrand op 46 mm uitkomt. De verjonging blijft hier dus beperkt, namelijk 12,5 mm.
Die ondiepe verjonging maakt het paneel slank. Geluidsisolatie 33B6391251 weegt bovendien 38,6 kg per vierkante meter. U krijgt dus een hanteerbaar paneel dat toch stevig dempt.
Glas onderscheidt zich daarbij van staal. Het laat namelijk daglicht door, waar een stalen paneel een dicht vlak geeft. Voor puien en gevelvlakken met lichtinval is dat een duidelijk pluspunt.
Geluidsisolatie 33B6391251: getest conform NEN-EN-ISO 10140-2
Laboratorium Cauberg-Huygen beoordeelde de akoestische prestatie conform NEN-EN-ISO 10140-2. Dat is de actuele norm voor luchtgeluidsisolatie in een laboratorium. De eengetalswaarden komen vervolgens uit ISO 717-1.

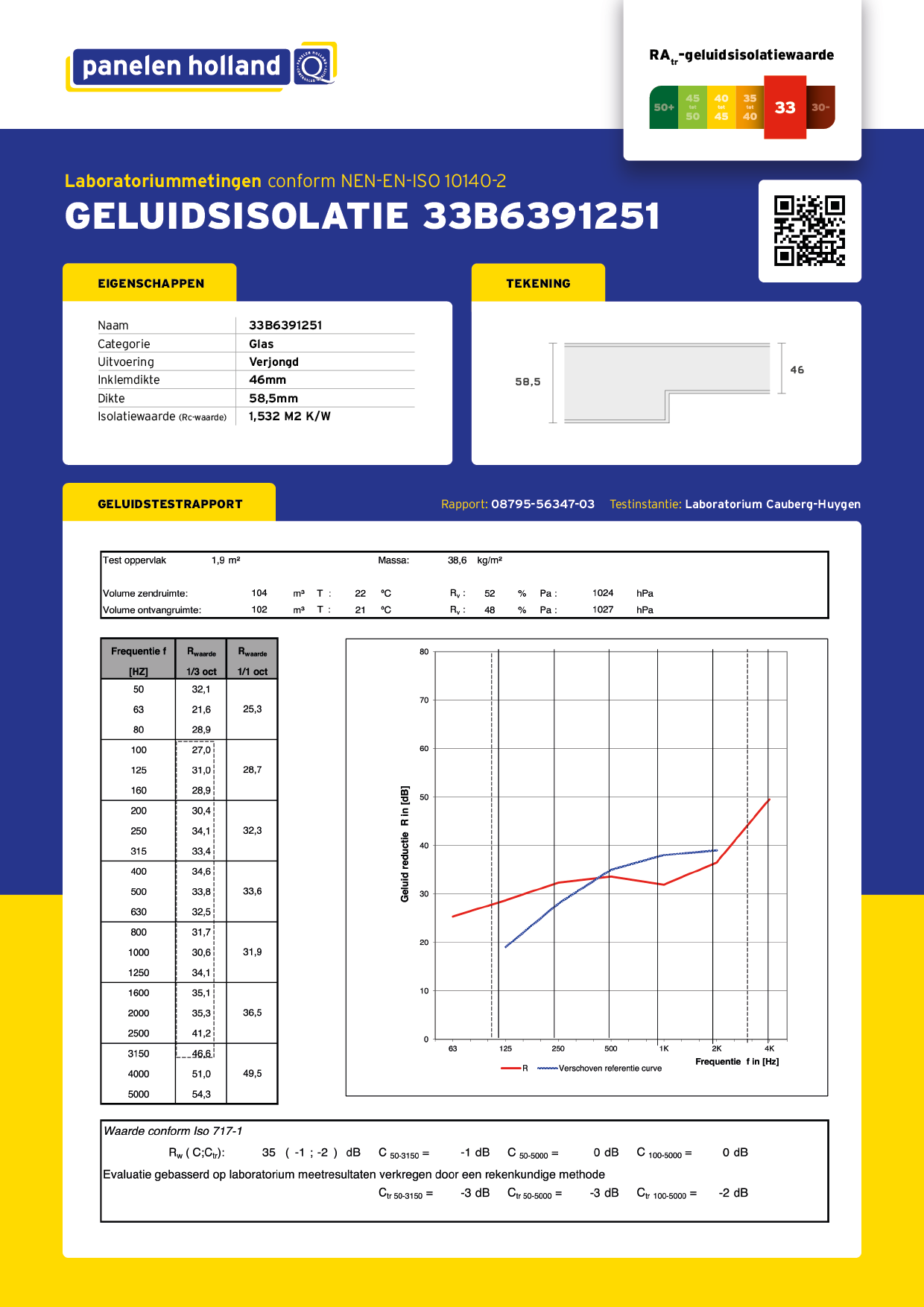

Het rapport gaat uit van een testoppervlak van 1,9 m². De zendruimte meet 104 m³, de ontvangruimte 102 m³. Rapport 08795-56347-03 geeft daarnaast de geluidsreductie per tertsband, van 50 tot 5000 Hz. Let wel: de evaluatie berust op meetresultaten die via een rekenkundige methode tot stand kwamen. Zo staat het op het blad, en zo geven wij het door.
Technische specificaties van Geluidsisolatie 33B6391251
Hieronder vindt u bovendien de belangrijkste technische eigenschappen op een rij:
- categorie: glas, uitvoering verjongd
- inklemdikte: 46 mm
- totale dikte: 58,5 mm
- massa: 38,6 kg/m²
- isolatiewaarde (Rc-waarde): 1,532 m² K/W
- RA_tr geluidsisolatiewaarde: 33 dB
- gewogen geluidsisolatie-index Rw: 35 dB
- spectrumaanpassingstermen: C = -1 dB en Ctr = -2 dB
- testoppervlak: 1,9 m²
- getest conform NEN-EN-ISO 10140-2, beoordeeld volgens ISO 717-1
- testinstantie: Laboratorium Cauberg-Huygen, rapport 08795-56347-03
RA_tr 33 dB: wat betekent deze waarde?
De Rw bundelt de geluidsisolatie over het hele spectrum in één getal. Hier komt dat uit op 35 dB. ISO 717-1 zet daar echter twee correcties naast, namelijk C en Ctr.
Die termen bedragen -1 dB en -2 dB. De Ctr hoort bij laagfrequent buitengeluid, zoals wegverkeer. Rw plus Ctr geeft daarom een RA_tr van 33 dB, waarmee Geluidsisolatie 33B6391251 op onze website in de klasse van 30 tot 35 dB valt.
Een Ctr van -2 dB: nauwelijks verlies bij verkeersgeluid
De Ctr laat zien hoeveel een paneel inlevert zodra het geluid vooral uit lage tonen bestaat. Hoe kleiner dat getal, hoe beter het paneel zich houdt. Hier blijft de correctie beperkt tot -2 dB.
Ter vergelijking: bij sommige panelen loopt de Ctr op tot -10 dB. Die scoren op papier een hogere Rw, maar verliezen dat voordeel bij verkeersgeluid weer. Dit paneel houdt zijn prestatie juist bijna volledig vast.
Ook de C-term blijft klein, namelijk -1 dB. Over 50 tot 5000 Hz en over 100 tot 5000 Hz noteert het rapport zelfs 0 dB. De prestatie hangt dus niet aan één gunstig meetbereik.
Verjongde uitvoering: 58,5 mm met een inklemrand van 46 mm
Bij een verjongd paneel loopt alleen de rand terug in dikte. Hier gaat het om een stap van 12,5 mm, van 58,5 naar 46 mm. Dat is een bescheiden verjonging vergeleken met de zwaardere panelen.
Uw sponning moet dus 46 mm opnemen. Controleer die maat daarom vooraf, want dat is meer dan bij de diep verjongde varianten. Daar staat een slankere totale opbouw tegenover.
De Rc-waarde bedraagt daarnaast 1,532 m² K/W. Geluidsisolatie 33B6391251 levert daarmee een nette bijdrage aan de thermische schil. Weegt de energie-eis zwaar, kies dan een dikkere variant met een hogere Rc.
Voldoet aan de eisen van morgen
Dit paneel doorliep strikte beoordelingsprotocollen bij een onafhankelijk laboratorium. Daardoor voldoet het aan de eisen, wet- en regelgeving rond geluidsisolatie. Dat telt bovendien extra door de Wet Kwaliteitsborging voor het bouwen, kortweg de WKB. Deze wet beoogt namelijk betere kwaliteit in bouwprojecten en een sterkere positie voor de bouwconsument.
Aantoonbare prestaties horen daardoor steeds vaker bij de opleverdocumentatie. Met Geluidsisolatie 33B6391251 staat u dus goed voorbereid. Het officiële testrapport ontvangt u op aanvraag.
