Geluidsisolatie 33C2101015252
Toepassingen
Dankzij die combinatie van eigenschappen is Geluidsisolatie 33C2101015252 bovendien breed inzetbaar. Denk bijvoorbeeld aan:
- entreepartijen en de begane grond, waar inbraakwerendheid meetelt
- gevels langs vluchtroutes en in gestapelde bouw
- verduurzamingsprojecten met een strenge Rc-eis
- utiliteitsbouw, zorginstellingen en onderwijsgebouwen
- dichte gevelvlakken zoals borstweringen en paneelvullingen
- kantoren en bedrijfsruimtes met een gematigde geluidsvraag
Twijfelt u of uw constructie het gewicht draagt? Stuur ons uw profielen en maten, dan denken wij mee.
De voordelen op een rij
Kortom, dit zijn de belangrijkste voordelen van dit stalen paneel:
- Vier eigenschappen in één plaat, namelijk geluid, brand, inbraakwerendheid en warmte-isolatie.
- Zeer hoge Rc-waarde, namelijk 3,61 m² K/W tegen warmteverlies.
- Brandwerende kernplaten met brandklasse A.
- SKG-keurmerk met twee sterren, dus verzwaarde inbraakwerendheid.
- Hoge massa, namelijk 65,3 kg/m² in een opbouw van 50,5 mm.
- Vlakke uitvoering, zodat de sponning maar één maat hoeft op te vangen.
- Beoordeeld volgens de actuele norm, namelijk NEN-EN-ISO 10140-2 en ISO 717-1.
- Op maat leverbaar, zodat het paneel exact op uw project past.
Veelgestelde vragen
Wat betekent SKG met twee sterren?
Het SKG-keurmerk gaat over inbraakwerendheid. Twee sterren staan voor een verzwaarde weerstandsklasse. Voor entreepartijen en de begane grond is dat vaak een harde eis.
Wat houdt brandklasse A in?
Binnen de Europese indeling voor brandgedrag vormt A de onbrandbare klasse. Het blad vermeldt echter niet of het om A1 of om A2 gaat. Vraag daarom onze documentatie op zodra het bestek een specifieke klasse eist.
Waarin verschilt dit paneel van de 33A2473?
Beide zijn vlakke stalen panelen met een RA_tr van 33 dB en een vergelijkbare dikte. Dit paneel weegt echter 65,3 kg/m² tegen 41 kg/m², en het haalt een Rc-waarde van 3,61 tegen 1,84 m² K/W. Bovendien komen daar het SKG-keurmerk en brandklasse A bij.
Is het testrapport beschikbaar voor mijn project?
Ja. Rapport 08795-56347-03 van Laboratorium Cauberg-Huygen ontvangt u op aanvraag. Dat is bovendien handig wanneer aantoonbare prestaties bij de opleverdocumentatie horen.
Levert Panelen Holland dit paneel op maat?
Zeker. Wij produceren elk paneel namelijk op de specificaties van uw project. Zo sluit het exact aan op de constructie en het beslag.
Geluidsisolatie 33C2101015252: de conclusie
Geluidsisolatie 33C2101015252 is al met al het meest complete stalen paneel in deze klasse. Met een RA_tr van 33 dB, brandklasse A, het SKG-keurmerk en een Rc-waarde van 3,61 m² K/W dekt het vier eisen tegelijk af. Bovendien produceert Panelen Holland het op maat, onderbouwd met rapport 08795-56347-03 van Laboratorium Cauberg-Huygen.
Geluidsisolatie 33C2101015252
Geluidsisolatie 33C2101015252 is het vlakke stalen geluidspaneel van Panelen Holland met een RA_tr van 33 dB. Dit paneel doet echter veel meer dan geluid dempen. Het draagt namelijk het SKG-keurmerk met twee sterren en heeft brandwerende kernplaten met brandklasse A. Daar komt een Rc-waarde van 3,61 m² K/W bij.
Een gevel krijgt tegenwoordig zelden één eis mee. Geluid, brand, inbraakwerendheid en energieverlies komen namelijk samen in dezelfde schil. Daarom voeren wij panelen die meerdere eisen tegelijk afdekken. Zo hoeft u niet vier oplossingen te combineren.
Wat maakt Geluidsisolatie 33C2101015252 bijzonder?
Dit paneel bestaat uit staal met een vlakke uitvoering. Inklemdikte en totale dikte bedragen allebei 50,5 mm. Een verjonging ontbreekt dus, waardoor de sponning maar één maat hoeft op te vangen.
De massa valt daarbij op. Geluidsisolatie 33C2101015252 weegt namelijk 65,3 kg per vierkante meter, in een opbouw van iets meer dan vijf centimeter. Die dichtheid verklaart zowel de akoestische prestatie als het brandgedrag.
Bovendien haalt het paneel een Rc-waarde van 3,61 m² K/W. Dat is uitzonderlijk hoog voor deze opbouw. U verbetert de thermische schil dus in dezelfde ingreep.
SKG-keurmerk en brandklasse A: meer dan geluid alleen
Het blad noemt twee unieke eigenschappen. De eerste is het SKG-keurmerk met twee sterren, dat over inbraakwerendheid gaat. Twee sterren staan daarbij voor een verzwaarde weerstandsklasse.
De tweede is de brandwerende kernplaat met brandklasse A. Binnen de Europese indeling voor brandgedrag vormt A de onbrandbare klasse. Het blad specificeert echter niet of het om A1 of om A2 gaat.
Vraag onze documentatie daarom op zodra het bestek een harde eis stelt. Zo krijgt u de juiste onderbouwing in het opleverdossier.

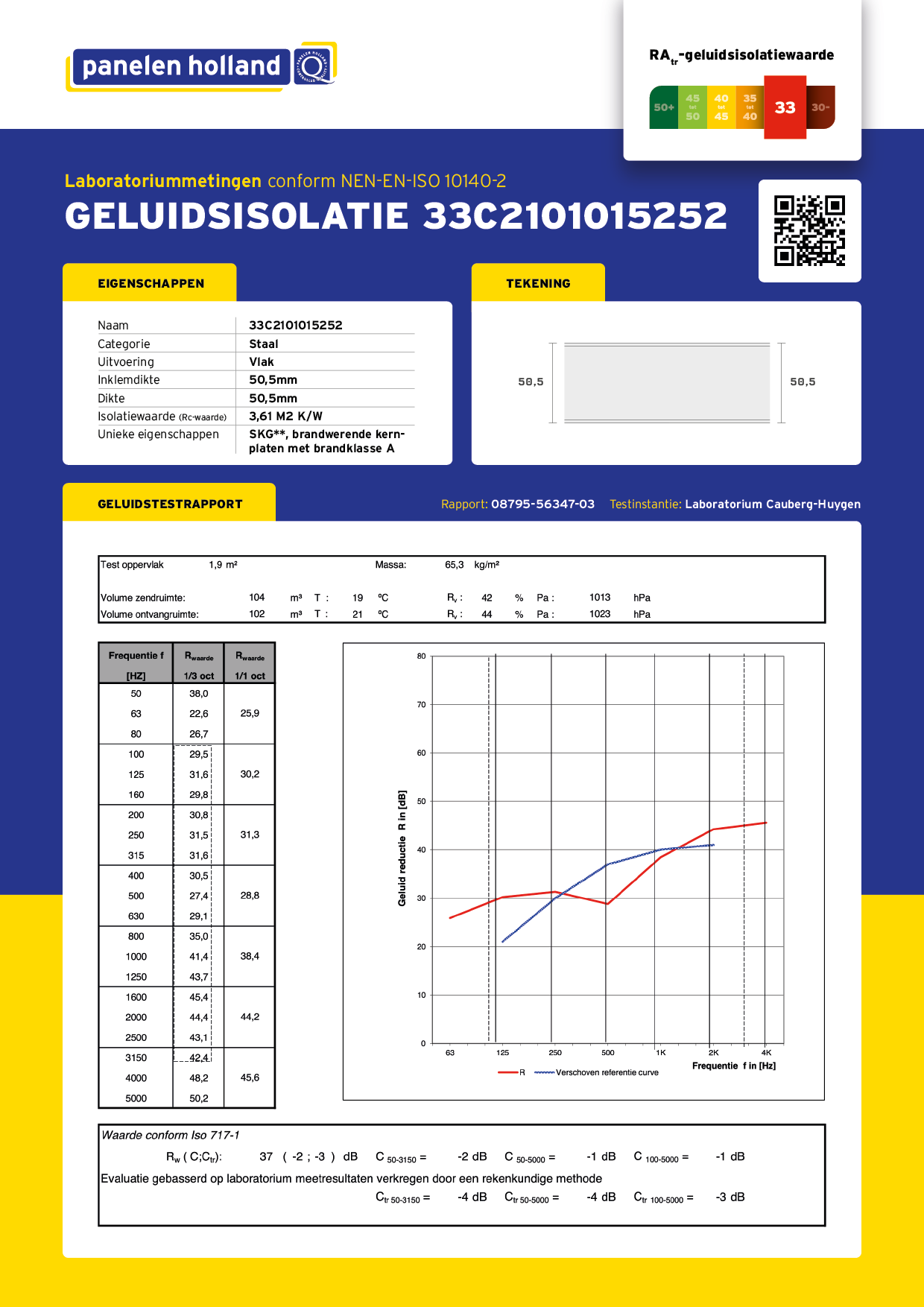

Geluidsisolatie 33C2101015252: getest conform NEN-EN-ISO 10140-2
Laboratorium Cauberg-Huygen beoordeelde de akoestische prestatie conform NEN-EN-ISO 10140-2. Dat is de actuele norm voor luchtgeluidsisolatie in een laboratorium. De eengetalswaarden komen vervolgens uit ISO 717-1.
Het rapport gaat uit van een testoppervlak van 1,9 m². De zendruimte meet 104 m³, de ontvangruimte 102 m³. Rapport 08795-56347-03 geeft daarnaast de geluidsreductie per tertsband, van 50 tot 5000 Hz. Let wel: de evaluatie berust op meetresultaten die via een rekenkundige methode tot stand kwamen. Zo staat het op het blad, en zo geven wij het door.
Technische specificaties van Geluidsisolatie 33C2101015252
Hieronder vindt u bovendien de belangrijkste technische eigenschappen op een rij:
- categorie: staal, uitvoering vlak
- inklemdikte: 50,5 mm
- totale dikte: 50,5 mm
- massa: 65,3 kg/m²
- isolatiewaarde (Rc-waarde): 3,61 m² K/W
- unieke eigenschappen: SKG-keurmerk met twee sterren, brandwerende kernplaten met brandklasse A
- RA_tr geluidsisolatiewaarde: 33 dB
- gewogen geluidsisolatie-index Rw: 37 dB
- spectrumaanpassingstermen: C = -2 dB en Ctr = -3 dB
- Ctr over 50 tot 3150 Hz: -4 dB
- testoppervlak: 1,9 m²
- getest conform NEN-EN-ISO 10140-2, beoordeeld volgens ISO 717-1
- testinstantie: Laboratorium Cauberg-Huygen, rapport 08795-56347-03
RA_tr 33 dB: wat betekent deze waarde?
De Rw bundelt de geluidsisolatie over het hele spectrum in één getal. Hier komt dat uit op 37 dB. ISO 717-1 zet daar twee correcties naast, namelijk C en Ctr.
De Ctr hoort bij laagfrequent buitengeluid, zoals wegverkeer. Over 50 tot 3150 Hz bedraagt die term -4 dB. Daarmee komt Geluidsisolatie 33C2101015252 uit op de RA_tr van 33 dB waarmee het op onze website is ingedeeld.
Over het smallere bereik noteert het rapport echter -3 dB. Het verschil blijft dus binnen één decibel. In beide gevallen valt het paneel in de klasse van 30 tot 35 dB.
Vlak staal van 50,5 mm met een Rc-waarde van 3,61 m² K/W
Een vlak paneel heeft één dikte over het hele vlak. De sponning neemt hier dus 50,5 mm op, zonder aflopende rand. Dat houdt de detaillering overzichtelijk.
De Rc-waarde van 3,61 m² K/W springt er vervolgens uit. Binnen deze klasse hoort die bij de hoogste die wij voeren. Voor verduurzaming is dat een sterk argument.
Reken in de voorbereiding wel met 65,3 kg per vierkante meter. Bij grotere formaten vraagt Geluidsisolatie 33C2101015252 namelijk om passend beslag en een stevige constructie. Controleer die belasting daarom vooraf.
Voldoet aan de eisen van morgen
Geluidsisolatie 33C2101015252 doorliep strikte beoordelingsprotocollen bij een onafhankelijk laboratorium. Daardoor voldoet het aan de eisen, wet- en regelgeving rond geluidsisolatie. Dat telt bovendien extra door de Wet Kwaliteitsborging voor het bouwen, kortweg de WKB. Deze wet beoogt namelijk betere kwaliteit in bouwprojecten en een sterkere positie voor de bouwconsument.
Aantoonbare prestaties horen daardoor steeds vaker bij de opleverdocumentatie. Met een vastgelegde RA_tr, Rc-waarde, brandklasse en keurmerk staat u dus goed voorbereid. Het officiële testrapport ontvangt u op aanvraag.
