Geluidsisolatie 38A8293
Toepassingen
Dankzij glas, 40 mm en een RA_tr van 34 dB zetten opdrachtgevers Geluidsisolatie 38A8293 gericht in. Denk bijvoorbeeld aan:
- woningen en appartementen aan een drukke stadsstraat
- gestapelde bouw met een eis aan het brandgedrag
- puien waarin daglicht en geluidsreductie allebei tellen
- vervanging van invullingen in een bestaande sponning van 40 mm
- kantoren, spreekkamers en vergaderruimtes langs de weg
- scholen en hotels waar rust binnen zwaar weegt
Wilt u weten of dit paneel uw geluidseis haalt? Stuur ons de sponningmaat en de eis uit het bestek, dan rekenen wij met u mee.
De voordelen op een rij
Kortom, dit levert Geluidsisolatie 38A8293 u op:
- Hoogste geluidswaarde in deze klasse, want de RA_tr bedraagt 34 dB.
- Sterke Rw van 38 dB, gemeten over het volledige spectrum.
- Gunstig gedrag bij lage tonen, namelijk een isolatie-index van -16 dB.
- Brandklasse B, dus een zeer beperkte bijdrage aan brandvoortplanting.
- Glazen uitvoering, zodat daglicht de ruimte in blijft komen.
- Gangbare inklemmaat, want 40 mm sluit op veel bestaande profielen aan.
- Onafhankelijk getest, namelijk door LBP SIGHT conform NEN 20140 en DIN 52210.
- Heldere documentatie, want rapport R085677aa,00001,hve is op aanvraag beschikbaar.
- WKB-klaar, omdat het aansluit op de eisen van de nieuwe wetgeving.
Veelgestelde vragen
Waarin verschilt dit paneel van de 37A6313?
Beide panelen zijn vlak glas van 40 mm met brandklasse B en dezelfde isolatie-index. Dit paneel haalt echter een RA_tr van 34 dB en een Rw van 38 dB, allebei een decibel hoger. De 37A6313 scoort daarentegen iets beter op de Rc-waarde.
Wat is het verschil tussen RA_tr en RA?
Allebei gaan ze over buitengeluid, maar onze website klasseert op de RA_tr. Het laboratorium noteert daarnaast een RA van 33 dB(A) voor het standaardspectrum. Wij vermelden daarom beide waarden, zodat uw adviseur ze naast elkaar kan leggen.
Is brandklasse B vastgelegd op het blad?
Ja, onder de unieke eigenschappen. Klasse B duidt binnen de Europese indeling op een zeer beperkte bijdrage aan brandvoortplanting. Volgens welke norm dat is bepaald, vermeldt het blad echter niet.
Waarom is de Rc-waarde relatief laag?
Thermische isolatie vraagt om dikte, en dit paneel houdt het op 40 mm. De opbouw is daarbinnen gericht op akoestiek. Heeft uw project een stevige energie-eis, dan adviseren wij een dikkere of verjongde variant.
Levert Panelen Holland dit paneel op maat?
Zeker. Wij maken elk paneel op de afmetingen van uw project. Zo sluit het precies aan op constructie en beslag.
Geluidsisolatie 38A8293: de conclusie
Geluidsisolatie 38A8293 is al met al het sterkste glazen paneel binnen onze klasse van 30 tot 35 dB. Met een RA_tr van 34 dB en een Rw van 38 dB haalt het veel uit slechts 40 mm. Brandklasse B en daglichttoetreding horen daar gewoon bij. Bovendien produceren wij het paneel op maat, onderbouwd met rapport R085677aa,00001,hve van LBP SIGHT.
Geluidsisolatie 38A8293
Geluidsisolatie 38A8293 is het vlakke glazen paneel van Panelen Holland met een RA_tr van 34 dB. Dat is de hoogste waarde in deze klasse. Inklemdikte en totale dikte blijven daarbij op 40 mm. Het gewogen geluidsisolatiegetal Rw komt uit op 38 dB. LBP SIGHT mat die prestatie conform NEN 20140 en DIN 52210.
Met 34 dB zit dit paneel tegen de bovengrens van onze band van 30 tot 35 dB aan. Eén decibel meer en het zou in de volgende categorie vallen. Voor een glazen invulling van slechts 40 mm is dat een opmerkelijke score.
Wat maakt Geluidsisolatie 38A8293 bijzonder?
Dit paneel valt in de categorie glas en kent een vlakke uitvoering. Het blad noteert de constructie als type 38 A 8 29 3. Inklemdikte en dikte bedragen allebei 40 mm.
Akoestisch presteert het paneel over de hele linie sterk. De gemiddelde isolatie over 100 tot 3200 Hz haalt 35 dB, terwijl de isolatie-index op -16 dB uitkomt. Ook bij lage tonen houdt het paneel dus goed stand.
Bovendien vermeldt het blad een brandklasse. Daglicht, geluid en brandgedrag liggen hier dus samen vast, zonder dat de opbouw dikker wordt.
Brandklasse B in gestapelde bouw
In appartementen en andere gestapelde bouw kijkt de adviseur altijd naar het brandgedrag van de gevelinvulling. Dit blad geeft daar antwoord op met brandklasse B. Langs vluchtroutes en in gemeenschappelijke ruimtes komt die vraag namelijk standaard terug.
Binnen de Europese indeling voor bouwmaterialen wijst klasse B op een zeer beperkte bijdrage aan brandvoortplanting. Daarboven staan alleen de onbrandbare klassen A1 en A2. Voor woningbouw en utiliteit volstaat dit niveau doorgaans.
Het blad noemt echter geen norm bij die indeling. Houd uw bestek daarom bij de klasse zelf. Aanvullende documentatie sturen wij u toe zodra u die nodig heeft.
Geluidsisolatie 38A8293: getest conform NEN 20140 en DIN 52210
LBP SIGHT verrichtte de metingen als onafhankelijke testinstantie. Beide normen gelden namelijk als erkende methode voor luchtgeluidsisolatie. De uitkomsten blijven daardoor navolgbaar.
In het laboratorium ging het om een constructieoppervlak van 1,79 m². De zendruimte had een volume van 140 m³, de ontvangruimte 216 m³. Rapport R085677aa,00001,hve legt het verloop per frequentie vast, van 125 tot ruim 4000 Hz.

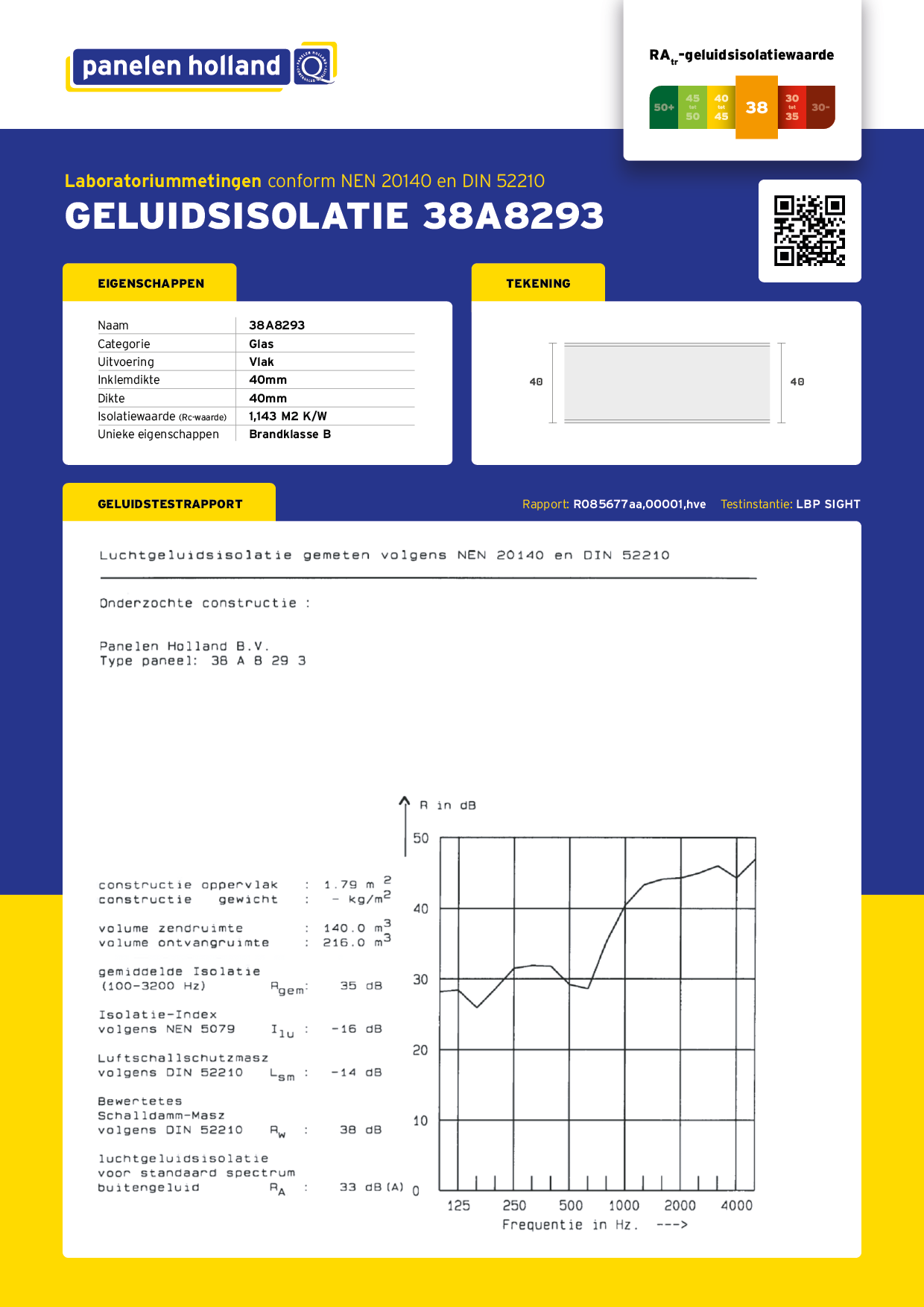

Technische specificaties van Geluidsisolatie 38A8293
Hieronder vindt u bovendien alle vastgelegde eigenschappen op een rij:
- categorie: glas, uitvoering vlak
- inklemdikte: 40 mm
- totale dikte: 40 mm
- isolatiewaarde (Rc-waarde): 1,143 m² K/W
- unieke eigenschappen: brandklasse B
- RA_tr geluidsisolatiewaarde: 34 dB
- gewogen geluidsisolatiegetal Rw: 38 dB
- gemiddelde isolatie (Rgem, 100 tot 3200 Hz): 35 dB
- isolatie-index volgens NEN 5079 (Ilu): -16 dB
- luchtgeluidsisolatie standaardspectrum buitengeluid (RA): 33 dB(A)
- constructieoppervlak: 1,79 m²
- constructie volgens blad: type 38 A 8 29 3
- getest conform NEN 20140 en DIN 52210
- testinstantie: LBP SIGHT, rapport R085677aa,00001,hve
RA_tr 34 dB: wat betekent deze waarde?
De RA_tr staat voor de isolatie tegen standaard buitengeluid, zoals wegverkeer. Onze website klasseert op die waarde. Geluidsisolatie 38A8293 zit met 34 dB bovenaan de band van 30 tot 35 dB.
Praktisch betekent dat een duidelijk merkbare demping achter de gevel. Een drukke stadsstraat of een doorgaande weg komt hiermee goed binnen bereik. Voor de zwaarste belasting, zoals pal langs het spoor, kijkt u naar een hogere klasse.
Het blad noteert daarnaast een RA van 33 dB(A) en een Rw van 38 dB. Die twee getallen beschrijven dezelfde meting vanuit een ander perspectief. De isolatie-index van -16 dB maakt het beeld compleet, want die bevestigt het gunstige gedrag bij lage tonen.
Vlak glas van 40 mm: maximale akoestiek, beperkte Rc
Een vlakke uitvoering houdt de aansluiting eenvoudig. Het paneel is over het hele vlak 40 mm dik, zonder teruglopende rand. Veertig millimeter is bovendien een veelgebruikte inklemmaat.
Dat maakt Geluidsisolatie 38A8293 aantrekkelijk bij vervanging. Uw bestaande profiel blijft namelijk zitten, terwijl de akoestiek er flink op vooruitgaat. Voor een pui aan een drukke straat is dat vaak precies wat nodig is.
De Rc-waarde blijft daarentegen op 1,143 m² K/W steken. Thermisch isoleren vraagt immers om opbouw, en die ruimte is hier opgeofferd aan de akoestiek. Weegt de energieprestatie zwaar, kies dan een dikker of verjongd paneel.
Voldoet aan de eisen van morgen
Geluidsisolatie 38A8293 doorliep strikte testprotocollen bij een onafhankelijk laboratorium. Daardoor sluit het paneel aan op de eisen, wet- en regelgeving rond geluidsisolatie. De Wet Kwaliteitsborging voor het bouwen (WKB) maakt die onderbouwing bovendien zwaarder. Deze wet wil immers de kwaliteit van bouwprojecten verhogen en de bouwconsument sterker positioneren.
Op dit blad staan de akoestische waarden én de brandklasse. Samen met het rapportnummer onderbouwt u daarmee twee eisen uit hetzelfde document.
Aantoonbare prestaties wegen zo steeds zwaarder bij oplevering. Het officiële testrapport ontvangt u op aanvraag.
