Geluidsisolatie 38B2197152
Toepassingen
Dankzij die massa is Geluidsisolatie 38B2197152 bovendien geschikt voor de zwaardere opgaven. Denk bijvoorbeeld aan:
- industriële faciliteiten met zware geluidsproducerende installaties
- gevels langs drukke wegen, spoorlijnen of aanvliegroutes
- technische ruimtes, pompkelders en installatieruimtes
- dichte gevelvlakken zonder doorzicht
- verduurzamingsprojecten met een strenge Rc-eis
- projecten waar geluid en warmteverlies allebei zwaar wegen
Twijfelt u of dit paneel bij uw situatie past? Leg uw sponningmaat en geluidsbron dan aan ons voor. Wij rekenen vervolgens mee over de haalbare oplossing.
De voordelen op een rij
Kortom, dit zijn de belangrijkste voordelen van Geluidsisolatie 38B2197152:
- Hoge geluidsreductie, want de RA_tr bedraagt 38 dB en de Rw 44 dB.
- Gunstige Ctr van -6 dB, waardoor lage tonen relatief goed buiten blijven.
- Zeer hoge Rc-waarde, namelijk 4,499 m² K/W tegen warmteverlies.
- Robuuste stalen uitvoering, geschikt voor dichte gevelvlakken.
- Verjongde rand, zodat 216 mm opbouw achter 55 mm inklemdikte past.
- Beoordeeld volgens de actuele norm, namelijk NEN-EN-ISO 10140-2 en ISO 717-1.
- Heldere documentatie, want rapport 08795-56347-03 is op aanvraag beschikbaar.
- Op maat leverbaar, zodat het paneel exact op uw project past.
Veelgestelde vragen
Waarin verschilt dit paneel van de 37B2102654?
Allebei zijn het verjongde stalen panelen. Dit paneel meet echter 216 mm tegen 83 mm, en het haalt een RA_tr van 38 dB tegen 34 dB. Daar staat een fors grotere inbouwdiepte tegenover.
Wat betekenen de waarden C en Ctr?
Het zijn spectrumaanpassingstermen uit ISO 717-1. U telt ze bij de Rw op om de prestatie voor een bepaald geluidstype te bepalen. Met een Ctr van -6 dB komt de Rw van 44 dB dus uit op een RA_tr van 38 dB.
Past dit paneel in elke sponning?
De inklemrand meet 55 mm, en die maat is bepalend voor de sponning. Houd echter ook rekening met de totale opbouw van 216 mm en met het gewicht. Wij denken graag mee over de detaillering.
Is het testrapport beschikbaar voor mijn project?
Ja. Rapport 08795-56347-03 van Laboratorium Cauberg-Huygen ontvangt u namelijk op aanvraag. Dat is bovendien handig wanneer aantoonbare prestaties bij de opleverdocumentatie horen.
Levert Panelen Holland dit paneel op maat?
Zeker. Wij produceren elk paneel namelijk op de specificaties van uw project. Zo sluit het altijd nauwkeurig aan op de constructie.
Geluidsisolatie 38B2197152: de conclusie
Geluidsisolatie 38B2197152 is al met al het zware werkpaard onder de stalen panelen. Met een RA_tr van 38 dB, een Rw van 44 dB en een Rc-waarde van 4,499 m² K/W dekt het de akoestische en de thermische eis ruim af. Bovendien produceert Panelen Holland het op maat, onderbouwd met rapport 08795-56347-03 van Laboratorium Cauberg-Huygen.
Geluidsisolatie 38B2197152
Geluidsisolatie 38B2197152 is het verjongde stalen geluidspaneel van Panelen Holland met een RA_tr van 38 dB. Daarmee zit het aan de bovenkant van deze klasse. De opbouw meet namelijk 216 mm, terwijl de inklemrand op 55 mm uitkomt. Laboratorium Cauberg-Huygen bepaalde de prestatie bovendien conform NEN-EN-ISO 10140-2.
Zwaar geluid vraagt namelijk om massa. Een dun paneel loopt immers snel tegen zijn grens aan, zeker bij lage tonen. Daarom leveren wij ook panelen die vol inzetten op opbouw en gewicht. Zo haalt u op lastige locaties toch een aantoonbaar resultaat.
Wat maakt Geluidsisolatie 38B2197152 bijzonder?
Dit paneel bestaat uit staal en heeft een verjongde rand. De opbouw meet namelijk 216 mm, terwijl die rand terugloopt naar 55 mm. Dat is de grootste stap uit ons assortiment.
Die verhouding vormt het hele idee achter dit paneel. Geluidsisolatie 38B2197152 brengt namelijk 161 mm extra opbouw achter een inklemrand van 55 mm. U benut dus veel massa, zonder een even diepe sponning.
Staal gedraagt zich daarnaast anders dan glas. Het laat geen daglicht door, maar levert daar robuustheid voor terug. Voor dichte gevelvlakken is dat vaak juist gewenst.

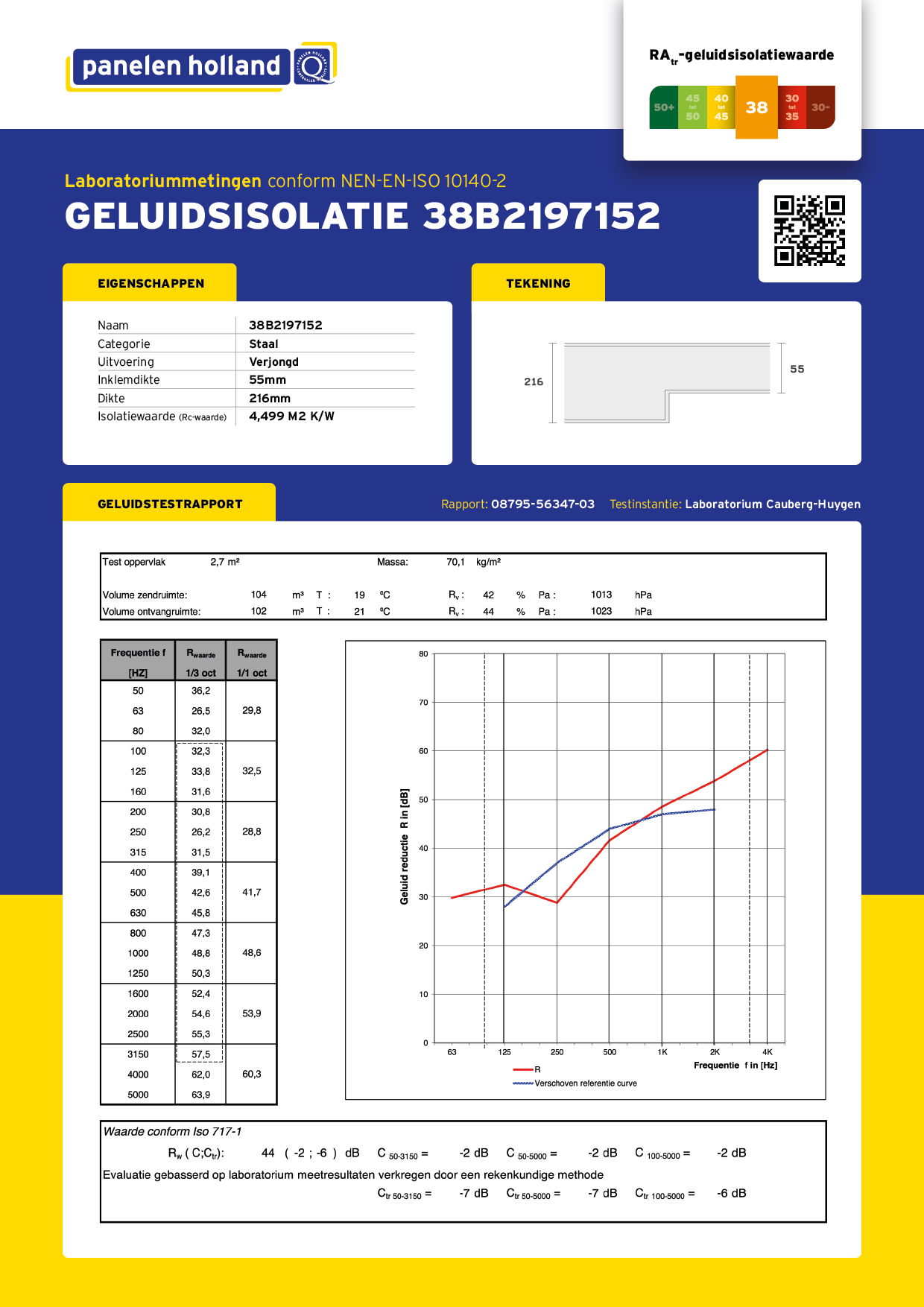

Geluidsisolatie 38B2197152: getest conform NEN-EN-ISO 10140-2
Laboratorium Cauberg-Huygen bepaalde de akoestische prestatie. Dat gebeurde conform NEN-EN-ISO 10140-2, de actuele norm voor luchtgeluidsisolatie in een laboratorium. De beoordeling van de waarden volgt vervolgens ISO 717-1.
Het laboratorium testte daarbij een oppervlak van 2,7 m². De zendruimte had een volume van 104 m³, de ontvangruimte 102 m³. Rapport 08795-56347-03 bevat alle waarden per frequentieband, van 50 tot 5000 Hz. Zo onderbouwt u bij inspectie of oplevering eenvoudig dat het paneel presteert zoals opgegeven.
Technische specificaties van Geluidsisolatie 38B2197152
Hieronder vindt u bovendien de belangrijkste technische eigenschappen op een rij:
- categorie: staal, uitvoering verjongd
- inklemdikte: 55 mm
- totale dikte: 216 mm
- massa: 70,1 kg/m²
- isolatiewaarde (Rc-waarde): 4,499 m² K/W
- RA_tr geluidsisolatiewaarde: 38 dB
- gewogen geluidsisolatie-index Rw: 44 dB
- spectrumaanpassingstermen: C = -2 dB en Ctr = -6 dB
- testoppervlak: 2,7 m²
- getest conform NEN-EN-ISO 10140-2, beoordeeld volgens ISO 717-1
- testinstantie: Laboratorium Cauberg-Huygen, rapport 08795-56347-03
RA_tr 38 dB: wat betekent deze waarde?
De Rw geeft de gewogen geluidsisolatie over het hele spectrum weer. Dit paneel scoort daarop 44 dB. Daar horen echter twee correctiegetallen bij, namelijk C en Ctr.
Die spectrumaanpassingstermen bedragen hier -2 dB en -6 dB. Tel de Ctr bij de Rw op, en u komt uit op een RA_tr van 38 dB. Die waarde geldt specifiek voor lagefrequent buitengeluid, zoals wegverkeer.
Een Ctr van -6 dB valt bovendien gunstig uit. De massa van 70,1 kg per vierkante meter helpt daar duidelijk bij. Juist bij lage tonen maakt gewicht namelijk het verschil.
216 mm opbouw achter een inklemrand van 55 mm
Massa is bij geluidsisolatie doorslaggevend. Toch bepaalt de sponning meestal hoeveel massa erin past. De verjonging doorbreekt die beperking, want alleen de rand loopt terug naar 55 mm.
Achter die rand zit vervolgens 216 mm opbouw. Zo’n verhouding vraagt wel om aandacht in het ontwerp. Controleer daarom vooraf of de constructie de diepte en het gewicht aankan.
Lukt dat, dan levert Geluidsisolatie 38B2197152 veel terug. De Rc-waarde van 4,499 m² K/W hoort namelijk bij de hoogste uit ons assortiment. U beperkt het warmteverlies via de gevel daarmee fors.
Houd in de planning bovendien rekening met transport en montage. Een paneel met deze opbouw weegt namelijk fors, zeker bij grotere formaten. Wij denken daarom graag mee over de detaillering en de aansluiting op uw constructie.
Voldoet aan de eisen van morgen
Dit paneel doorliep strikte testprotocollen. Het voldoet daarmee aan de eisen, wet- en regelgeving rond geluidsisolatie. Die onderbouwing telt bovendien extra zwaar door de Wet Kwaliteitsborging voor het bouwen, kortweg de WKB. Deze wet verbetert namelijk de kwaliteit van bouwprojecten en versterkt de positie van de bouwconsument.
Aantoonbare prestaties worden zo een harde eis. Met Geluidsisolatie 38B2197152 loopt u daarop vooruit, want de beoordeling volgt de actuele ISO-norm. Het officiële testrapport ontvangt u daarnaast op aanvraag.
